SI-485PB-NR-fr_it_el-10

SMA Solar Technology AG

3. Collegare la comunicazione RS485 (ved. la

documentazione dell'inverter di rete ad isola).

3. Chiudere l'inverter di rete ad isola. Nel farlo,

assicurarsi che le aperture dell'involucro non

usate per i cavi dati RJ45 vengano chiuse con

delle boccole (ved. la documentazione

dell'inverter ad isola).

• Provvedere ad uno smaltimento di SI-485PB-NR

conforme alle norme di rottamazione previste per

componenti elettronici.

oppure
Rispedire a proprie spese SI-485PB-NR a

SMA Solar Technology AG. Contrassegnare la

confezione con la nota "ZUR ENTSORGUNG"

("DA SMALTIRE")

Comunicazione

Caratteristiche meccaniche

SMA Italia S.r.l.
Milano Business Park Edificio B2
Via dei Missaglia 97
20142 Milano
Tel. +39 02 8934 7200
Fax +39 02 8934 7201
[email protected]
www.SMA-Italia.com

Le informazioni contenute in questa documentazione sono proprietà

di SMA Solar Technology AG. Per la pubblicazione, integrale o

parziale, è necessario il consenso scritto di SMA Solar Technology

AG. La riproduzione per scopi interni all'azienda, destinata alla

valutazione del prodotto o al suo utilizzo corretto, è consentita e non

è soggetta ad approvazione.

Marchio

Tutti i marchi sono validi anche se gli stessi non sono contrassegnati

separatamente. L'assenza di contrassegno non significa che un

prodotto o un marchio non siano registrati.
Il marchio e il logo Bluetooth

sono marchi registrati di proprietà di

Bluetooth SIG, Inc.; il loro utilizzo da parte di

SMA Solar Technology AG è autorizzato con licenza.
© 2004-2012 SMA Solar Technology AG. Tutti i diritti riservati.

Σετ μεταγενέστερης εγκατάστασης

SI-485PB-NR

Oδηγίες συναρμολόγησης

Τομέας ισχύος
Το παρόν έγγραφο ισχύει για το σετ μεταγενέστερης

εγκατάστασης SI-485PB-NR.

Σε ποιους απευθύνεται
Το παρόν έγγραφο απευθύνεται σε ειδικευμένο

προσωπικό. Οι εργασίες που περιγράφονται στο

παρόν έγγραφο επιτρέπεται να εκτελούνται

αποκλειστικά από προσωπικό που διαθέτει τα

παρακάτω προσόντα:

• Κατάρτιση σε συστήματα αυτόνομων δικτύων της

SMA Solar Technology AG

• Κατάρτιση στην αντιμετώπιση κινδύνων κατά την

εγκατάσταση και το χειρισμό ηλεκτρικών

συσκευών και συσσωρευτών

• Εκπαίδευση για την εγκατάσταση και τη θέση σε

λειτουργία ηλεκτρικών συσκευών

• Γνώση και τήρηση των προτύπων και των οδηγιών

που ισχύουν επιτόπου

• Γνώση και τήρηση των παρόντων εγγράφων με

όλες τις υποδείξεις ασφαλείας

Ονοματολογία

Το σετ μεταγενέστερης εγκατάστασης SI-485PB-NR

καθιστά δυνατή τη δημιουργία επικοινωνίας RS485.

Ο μετατροπέας αυτόνομων δικτύων μπορεί να

επικοινωνεί με προϊόντα επικοινωνίας SMA και

μετατροπείς SMA μέσω RS485. Χρησιμοποιείτε τη

διεπαφή του σετ μεταγενέστερης εγκατάστασης

σύμφωνα με τις υποδείξεις των εγγράφων

τεκμηρίωσης. Κάθε άλλη χρήση μπορεί να προκαλέσει

υλικές ζημίες. Για λόγους ασφαλείας απαγορεύεται η

μετατροπή του προϊόντος ή η προσθήκη

εξαρτημάτων, τα οποία δεν είναι εγκεκριμένα για το

προϊόν αυτό ή δεν διατίθενται από την

SMA Solar Technology AG. Τα συνοδευτικά έγγραφα

τεκμηρίωσης αποτελούν μέρος του προϊόντος.

• Μελετήστε και τηρείτε τα έγγραφα τεκμηρίωσης.
• Φυλάσσετε τα έγγραφα τεκμηρίωσης σε ανά

πάσα στιγμή προσβάσιμο μέρος.

Ελέγξτε τον εξοπλισμό που παραλάβατε ως προς την

πληρότητά του καθώς και για εμφανείς εξωτερικές

ζημιές. Σε περίπτωση που ο εξοπλισμός που

παραλάβατε δεν είναι πλήρης ή εντοπίσετε ζημιές,

επικοινωνήστε με τον προμηθευτή σας.

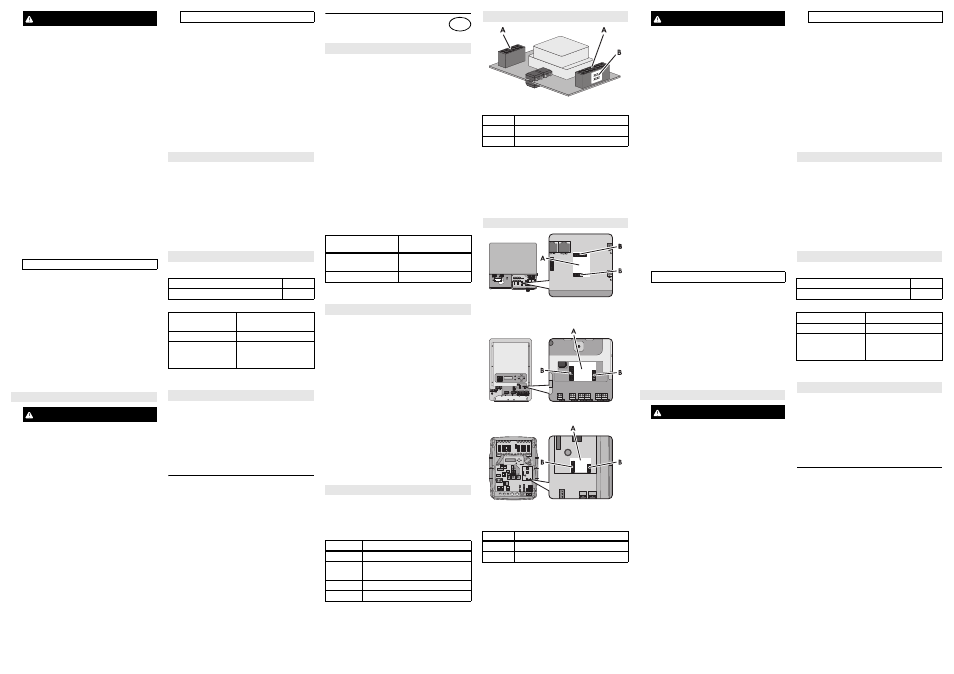

Εικόνα 1:

Δομή της διεπαφής

Τα στοιχεία που αναγράφονται στην πινακίδα τύπου

σάς παρέχουν υποστήριξη για την ασφαλή χρήση

της διεπαφής και για την υποβολή ερωτημάτων στη

γραμμή εξυπηρέτησης SMA Service Line. Η πινακίδα

τύπου πρέπει να είναι εγκαταστημένη μόνιμα στη

διεπαφή.

Εικόνα 2:

Σημείο εγκατάστασης και σύνδεση του
SI-485PB-NR στον SI 2012 / 2224 και
στον SBU 2200

Εικόνα 3:

Σημείο εγκατάστασης και σύνδεση του
SI-485PB-NR στον SI 3324 / 4248

Εικόνα 4:

Σημείο εγκατάστασης και σύνδεση του
SI-485PB-NR στον SI 5048 και στον
SBU 5000

3. Συνδέστε την επικοινωνία RS485 (βλ. έγγραφα

τεκμηρίωσης του μετατροπέα αυτόνομων δικτύων).

3. Κλείστε το μετατροπέα αυτόνομων δικτύων. Κατά

τη διαδικασία αυτή σφραγίστε τα ανοίγματα του

περιβλήματος για τα καλώδια δεδομένων RJ45

που δεν χρειάζονται, με χιτώνια καλωδίου

(βλ. έγγραφα τεκμηρίωσης του μετατροπέα

αυτόνομων δικτύων).

• Διαθέτετε το σετ SI-485PB-NR σύμφωνα με τους

κανονισμούς διάθεσης για τον άχρηστο

ηλεκτρονικό εξοπλισμό που ισχύουν επιτόπου.

Ή
Επιστρέψτε το σετ SI-485PB-NR με δική σας

δαπάνη στην SMA Solar Technology AG. Προς το

σκοπό επισημαίνετε τη συσκευασία με την ένδειξη

«ZUR ENTSORGUNG» (ΠΡΟΣ ΔΙΑΘΕΣΗ)

Επικοινωνία

Μηχανικά μεγέθη

SMA Hellas AE
V. Tsitsani 102
16675 Glyfada
Athens, Greece
Tel. +30 210 9856 666
Fax +30 210 9856 670
[email protected]
www.SMA-Hellas.com

Οι πληροφορίες που περιλαμβάνονται στο παρόν έγγραφο

αποτελούν ιδιοκτησία της SMA Solar Technology AG. Η δημοσίευσή

τους, πλήρης ή μερική, επιτρέπεται μόνο ύστερα από έγγραφη

έγκριση της SMA Solar Technology AG. Η αναπαραγωγή τους

επιτρέπεται χωρίς έγκριση μόνο για λόγους αξιολόγησης του

προϊόντος ή για κατάλληλη χρήση.

Εμπορικά σήματα

Όλες οι εμπορικές ονομασίες αναγνωρίζονται, ακόμη και εάν δεν

διαθέτουν ειδική σήμανση. Η έλλειψη σήμανσης δεν σημαίνει ότι ένα

προϊόν ή ένα σήμα δεν είναι κατοχυρωμένο.
Οι λέξεις και τα λογότυπα Bluetooth

αποτελούν σήματα

κατατεθέντα της Bluetooth SIG, Inc. και η όποια χρήση αυτών των

σημάτων από την SMA Solar Technology AG γίνεται κατόπιν αδείας.
© 2004 έως 2012 SMA Solar Technology AG. Με την επιφύλαξη

παντός δικαιώματος.

AVVERTENZA

Pericolo di morte per tensioni elevate
Nel sistema ad isola e nell'inverter di rete ad isola

sono presenti tensioni elevate. L'inverter di rete

ad isola può partire autonomamente dalla

modalità di stand-by.

• Disattivare o disinserire i componenti nella

sequenza indicata:

– Inverter di rete ad isola

– Tutti gli utilizzatori, le sorgenti CA, le

sorgenti energetiche esterne e le

sorgenti CC

– Nelle distribuzioni secondarie,

interruttore automatico per sorgenti CA

e la fonte energetica esterna

• Impostare l'interruttore automatico CC su

Off.

oppure

• Aprire i sezionatori di carico dei BatFuse.

• Assicurare l'apparecchio contro i

reinserimenti accidentali.

• Attendere almeno 15 minuti. I condensatori

possono scaricarsi.

• Aprire il coperchio dell'involucro dell'inverter

ad isola e controllare l'assenza di tensione.

• Collegare a terra e cortocircuitare i

conduttori CA

• Coprire o proteggere altre parti vicine sotto

tensione.

2. AVVISO

Danneggiamento irreparabile del jack di

collegamento a causa di un montaggio

improprio

• Scaricare la propria carica elettrostatica

prima di toccare un componente.

• Posizionare l'interfaccia in verticale sopra il

connettore dell'interfaccia. Intanto fare caso

alle diverse dimensioni di connettori.

• Mettere l'interfaccia sul jack di collegamento

e premere uniformemente esercitando una

leggera pressione. In questo modo si evita di

danneggiare i pin nel jack di collegamento.

Smontaggio SI-485PB-NR

AVVERTENZA

Pericolo di morte per tensioni elevate
Nel sistema ad isola e nell'inverter di rete ad isola

sono presenti tensioni elevate. L'inverter di rete

ad isola può partire autonomamente dalla

modalità di stand-by.

• Disattivare o disinserire i componenti nella

sequenza indicata:

– Inverter di rete ad isola

– Tutti gli utilizzatori, le sorgenti CA, le

sorgenti energetiche esterne e le

sorgenti CC

– Nelle distribuzioni secondarie,

interruttore automatico per sorgenti CA e

la fonte energetica esterna

• Impostare l'interruttore automatico CC su

Off.

oppure

Aprire i sezionatori di carico dei BatFuse.

• Assicurare l'apparecchio contro i

reinserimenti accidentali.

• Attendere almeno 15 minuti. I condensatori

possono scaricarsi.

• Aprire il coperchio dell'involucro dell'inverter

ad isola e controllare l'assenza di tensione.

• Collegare a terra e cortocircuitare i

conduttori CA

• Coprire o proteggere altre parti vicine sotto

tensione.

2. AVVISO

Danneggiamento irreparabile del jack di

collegamento a causa di uno smontaggio

improprio

• Scaricare la propria carica elettrostatica

prima di toccare un componente.

• Rimuovere l'interfaccia in verticale dal jack di

collegamento. Nel farlo, non inclinare

l'interfaccia.

Smaltimento SI-485PB-NR

Dati tecnici

Interfacce di comunicazione

RS485

Campo di trasmissione radio RS485

1 200 m

Larghezza x altezza x

profondità

28 mm x 42 mm x 16 mm

Peso

14 g

Luogo di installazione

SI 2012 / 2224 /

3324 / 4248/ 5048

SBU 2200 / 5000

Contatto

Υποδείξεις που αφορούν στο παρόν έγγραφο

Πλήρης ονομασία

Ονομασία στο παρόν

έγγραφο

Sunny Island

Μετατροπέας αυτόνομων

δικτύων

Διεπαφή 485PB-G3

Διεπαφή

Προβλεπόμενη χρήση

Παραδιδόμενος εξοπλισμός

Ποσότητα Ονομασία
1

Διεπαφή 485PB-G3

Λευκό καλώδιο δεδομένων RJ45 με

3 ανοικτούς κλώνους

Αντίσταση τερματισμού

Οδηγίες εγκατάστασης

Περιγραφή προϊόντος

Θέση

Ονομασία

Βύσμα σύνδεσης

Πινακίδα τύπου

Εγκατάσταση του SI-485PB-NR

Θέση

Ονομασία

Υποδοχή διεπαφής

Υποδοχή σύνδεσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος-θάνατος λόγω πολύ υψηλών

τάσεων

Στο αυτόνομο δίκτυο και στο μετατροπέα

αυτόνομων δικτύων επικρατούν υψηλές τάσεις.

Ο μετατροπέας αυτόνομων δικτύων μπορεί να

εκκινηθεί αυτόματα από την κατάσταση

αναμονής.

• Απενεργοποιείτε ή απομονώνετε από την

παροχή τάσης τα στοιχεία με την

προκαθορισμένη σειρά:

– τον μετατροπέα αυτόνομων δικτύων

– όλους τους ηλεκτρικούς καταναλωτές, τις

πηγές AC, τις εξωτερικές πηγές ενέργειας

και τις πηγές DC

– στους υποδιανομείς, τους διακόπτες

προστασίας αγωγών για πηγές AC και

την εξωτερική πηγή ενέργειας

• Ρυθμίστε την αυτόματη ασφάλεια DC στη

θέση Off.

• Ανοίξτε τον αποζεύκτη φορτίου της

μονάδας BatFuse.

• Ασφαλίζετε ώστε να μην είναι δυνατή η

επανενεργοποίηση.

• Περιμένετε τουλάχιστον 15 λεπτά. Κατ'

αυτόν τον τρόπο μπορούν να εκφορτισθούν

οι πυκνωτές.

• Ανοίξτε το καπάκι του περιβλήματος του

μετατροπέα αυτόνομων δικτύων και

εξακριβώστε ότι δεν επικρατεί τάση.

• Γειώστε και βραχυκυκλώστε τους αγωγούς AC.

• Καλύψτε ή απομονώστε τα παρακείμενα

εξαρτήματα υπό τάση.

2. ΠΡΟΣΟΧΗ

Καταστροφή της υποδοχής σύνδεσης

εξαιτίας εσφαλμένης εγκατάστασης

• Γειώστε το σώμα σας, προτού αγγίξετε

κάποιο εξάρτημα.

• Ευθυγραμμίστε τη διεπαφή κατακόρυφα

επάνω από την υποδοχή διεπαφής. Λάβετε

υπόψη σας τα διαφορετικά μεγέθη βυσμάτων.

• Τοποθετήστε τη διεπαφή επάνω στην

υποδοχή σύνδεσης και πιέστε την ελαφρά

και ομοιόμορφα. Κατ' αυτόν τον τρόπο δεν

προκαλούνται ζημίες στις ακίδες της

υποδοχής σύνδεσης.

Αφαίρεση του SI-485PB-NR
