6.12.5 Feedback della ricezione dei set point per la gestione di
rete
6.12.5.1 Opzioni di feedback
Quando Cluster Controller invia agli inverter nell’impianto i set point del gestore di rete per la
gestione di rete, è possibile inviare un feedback al gestore di rete stesso. A tale scopo
Cluster Controller dispone di 1 uscita digitale e di 3 uscite di corrente analogiche come contatti di
feedback a cui è possibile collegare i dispositivi remoti corrispondenti, ad es. un telecomando.
6.12.5.2 Collegamento del dispositivo remoto per il feedback tramite
segnale digitale
Il gruppo di pin Uscita digitale 3 consente di inviare un feedback sull’invio da parte di
Cluster Controller di set point del gestore di rete per la riduzione della potenza attiva agli inverter
dell’impianto.
Attenzione al carico massimo dei contatti dei relè
I contatti relè possono essere caricati con una potenza di commutazione massima di 30 W e
con una tensione massima di 48 V
CC
.
Requisiti:
☐ Il dispositivo remoto deve essere tecnicamente idoneo per il collegamento all’uscita digitale (v.
cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).

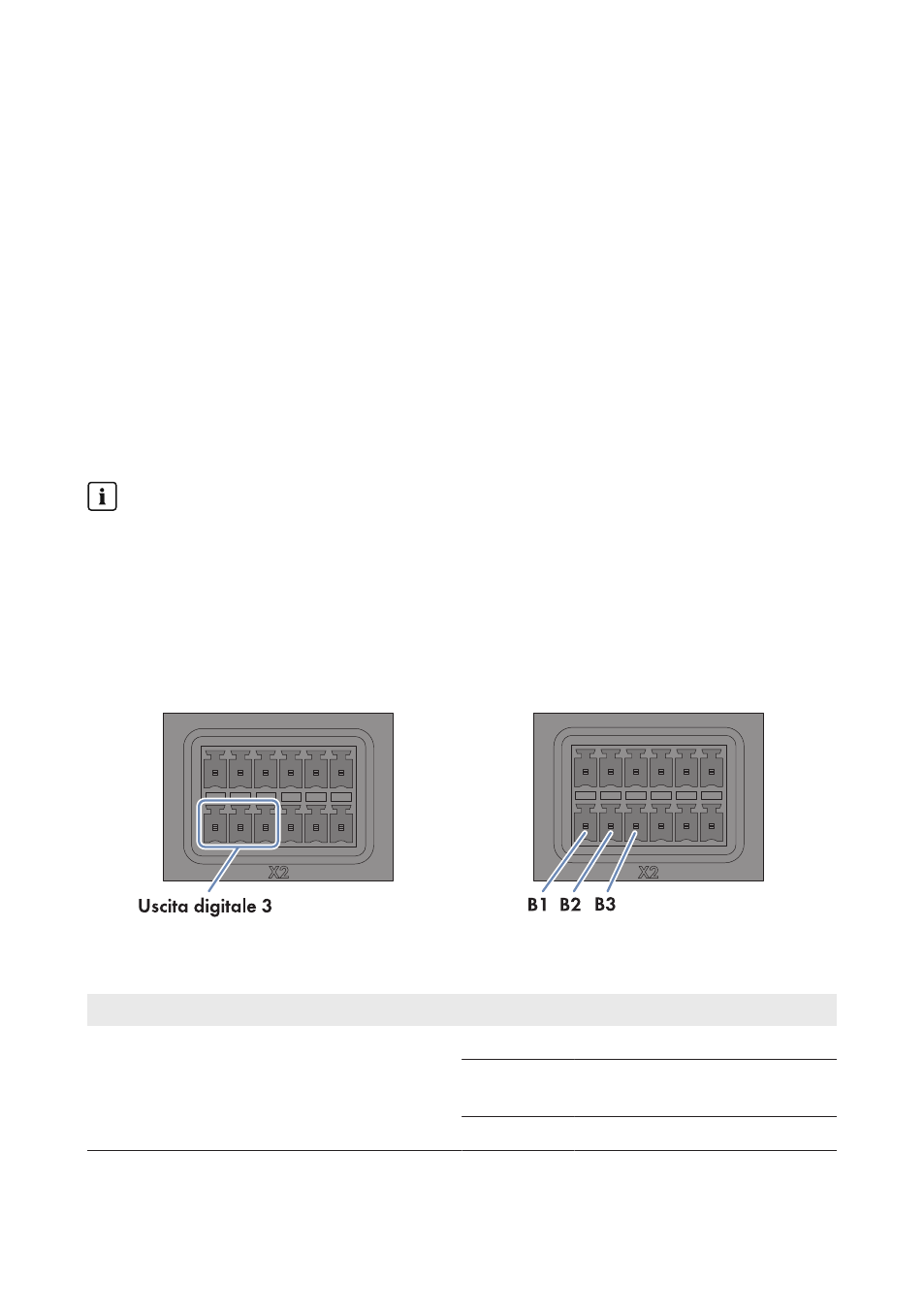

Figura 26: Assegnazione dei pin del gruppo Uscita digitale 3
Gruppo di pin Relè Pin Segnale Spiegazione
Uscita digitale 3
Contatto di segnalazione dell’attuale
limitazione della potenza attiva C B1 NC Contatto di riposo
B2 CO Contatto di com-
mutazione
B3 NO Contatto di lavoro
