SMA CLUSTER CONTROLLER Installation - Manuale (Pagina 52)

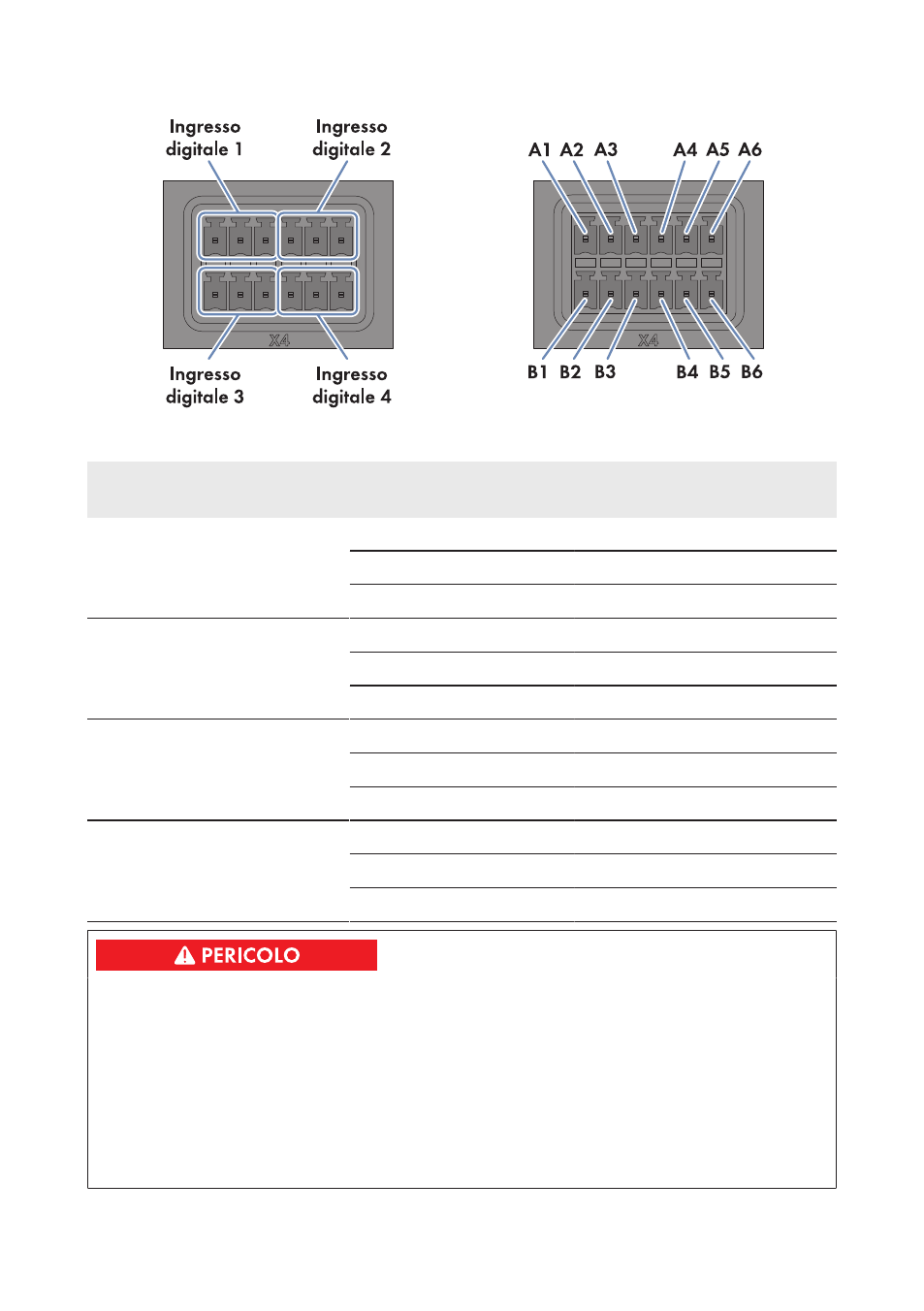

Figura 20: Assegnazione dei gruppi di pin sul collegamento X4
Gruppo di pin Pin Assegnazione
dei pin Spiegazione
Ingresso digitale 1
Segnale 1 di 4 per la limitazione
della potenza attiva A1 24 V Uscita alimentazione di tensione
A2 IN Ingresso
A3 GND Potenziale di riferimento
Ingresso digitale 2
Segnale 2 di 4 per la limitazione
della potenza attiva A4 24 V Uscita alimentazione di tensione
A5 IN Ingresso
A6 GND Potenziale di riferimento
Ingresso digitale 3
Segnale 3 di 4 per la limitazione
della potenza attiva B1 24 V Uscita alimentazione di tensione
B2 IN Ingresso
B3 GND Potenziale di riferimento
Ingresso digitale 4
Segnale 4 di 4 per la limitazione
della potenza attiva B4 24 V Uscita alimentazione di tensione
B5 IN Ingresso
B6 GND Potenziale di riferimento
Pericolo di morte per folgorazione in caso di collegamento erroneo del ricevitore di
comandi centralizzati
In caso di collegamento errato del ricevitore di comandi centralizzati, l’involucro di
Cluster Controller può essere sotto tensione di rete.
• Non collegare i conduttori del cavo ai conduttori esterni del ricevitore di comandi
centralizzati.
• Per il collegamento assicurarsi che nel ricevitore di comandi centralizzati non sia inserito
nessun ponte.
6 Collegamento e messa in servizio SMA Solar Technology AG / SMA America, LLC
Istruzioni per l’installazione ClusterController-IA-it-14 52
