Tipo di segnale

Spiegazione

Segnali analogici

I set point vengono trasmessi a Cluster Controller come se-
gnali di corrente analogici. Per la riduzione della potenza
attiva e i set point della potenza reattiva possono essere
utilizzati segnali di corrente da 0 mA a 20 mA.

Invio dei set point mediante client
Modbus

I set point vengono inviati tramite un client Modbus alla
presa di rete X13 o X14 di Cluster Controller (per infor-
mazioni sulla configurazione del Modbus, v. le istruzioni
per l’uso di Cluster Controller).

Controllo closed loop

Per gli impianti Cluster Controller con autoconsumo è prevista la modalità di funzionamento
Controllo closed loop, che consente di limitare a un valore percentuale fisso la potenza attiva
dell’impianto immessa nel punto di connessione. A tal fine, oltre che della potenza complessiva
dell’impianto Cluster Controller necessita anche del valore effettivo della potenza attiva misurata
nel punto di connessione.

6.12.2 Set point mediante segnali digitali

6.12.2.1 Varianti di collegamento

Per ogni gruppo di pin sul collegamento X4 ci sono 2 opzioni:

• Collegamento di una sorgente di segnale con contatto relè a potenziale zero

oppure

• Collegamento di una sorgente di segnale da 24 V con segnali di uscita digitali

Collegamento di una sorgente di segnale con contatto relè a potenziale zero

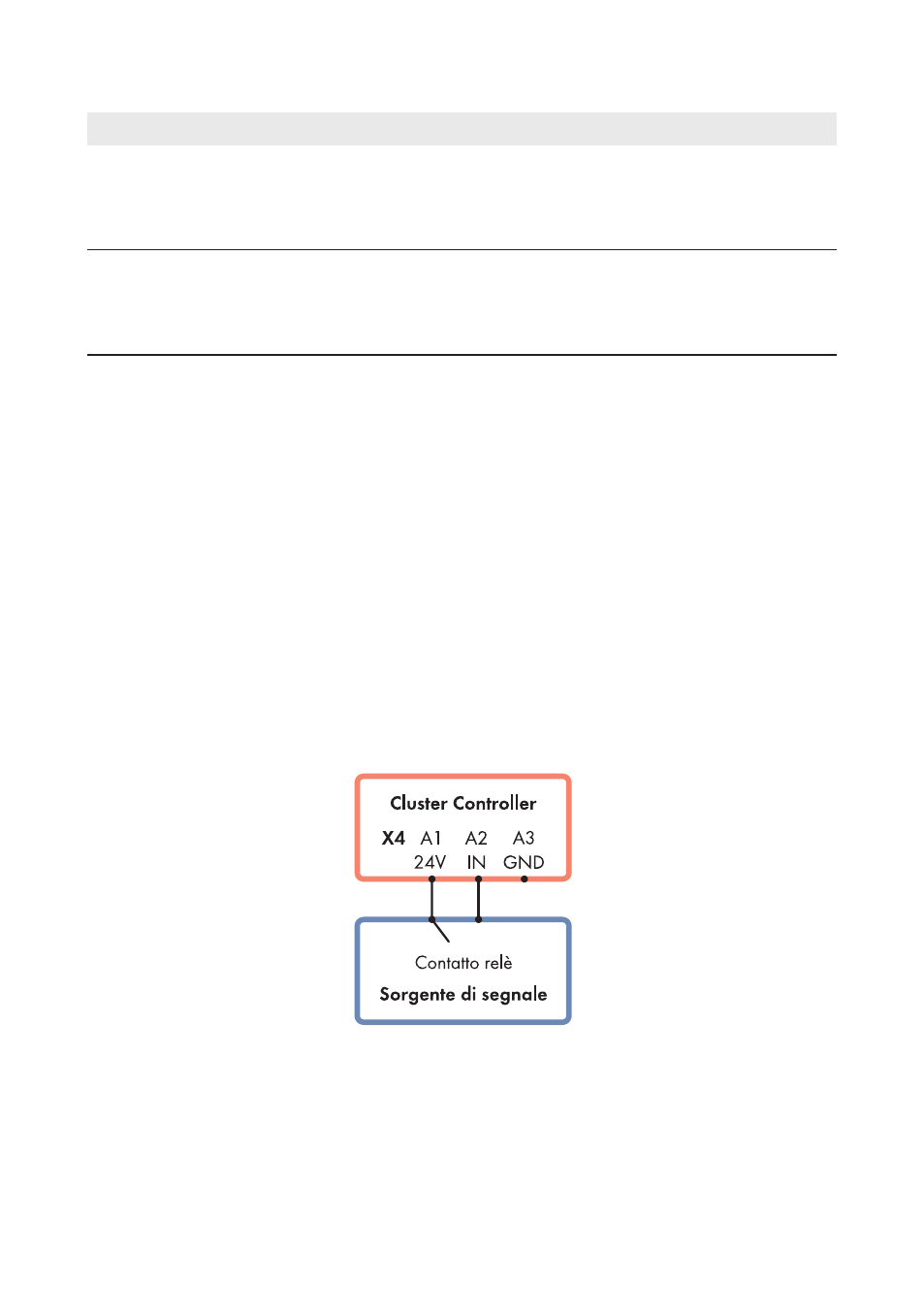

Figura 18: Collegamento di una sorgente di segnale con contatto relè a potenziale zero (esempio)
