6 Collegamento e messa in servizio
6.1 Panoramica del campo di collegamento

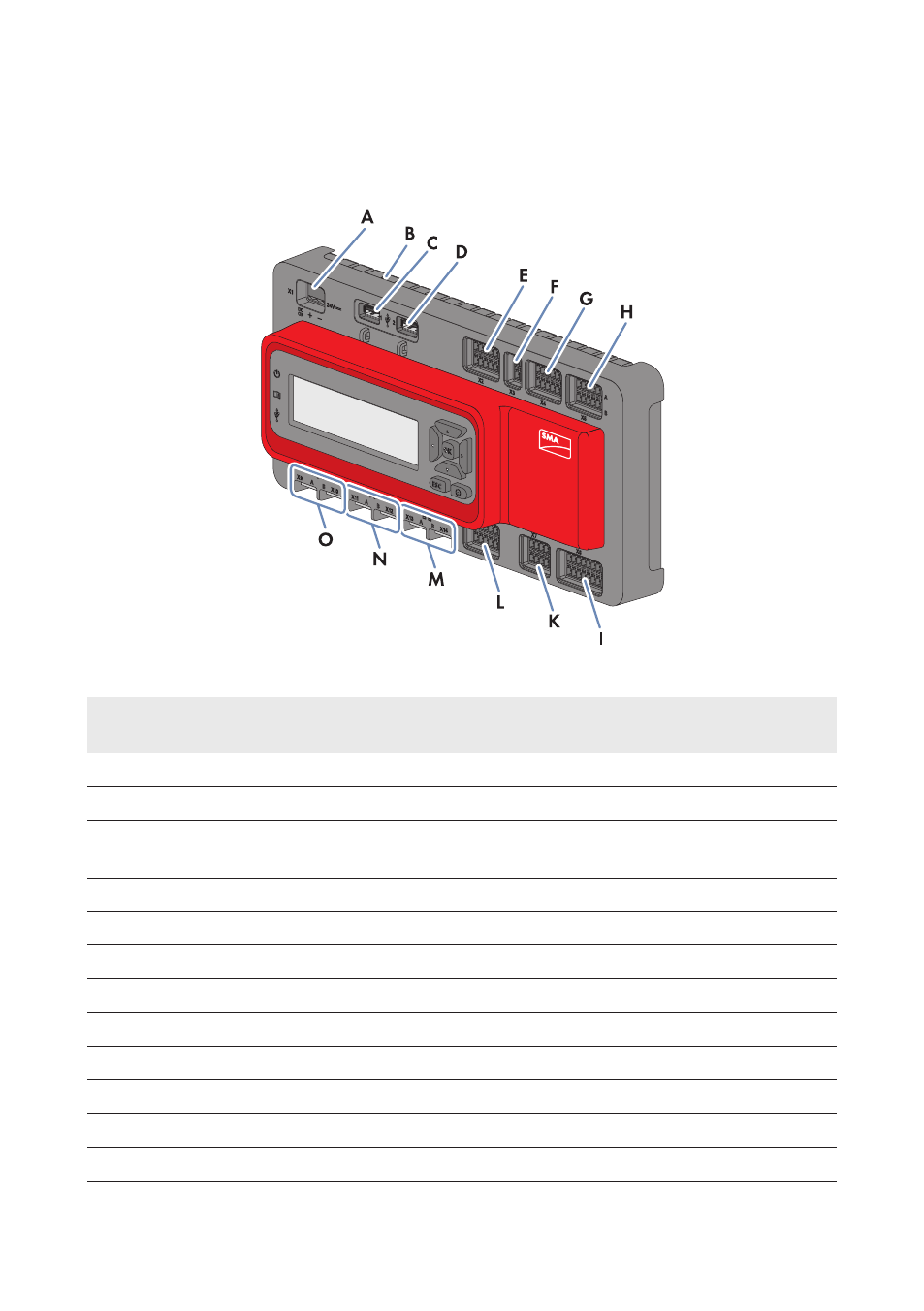

Figura 9: Panoramica del campo di collegamento
Posizione Numero Denomina-
zione Spiegazione
A 1 X1 Collegamento per l’alimentazione di tensione
B 1 – Collegamento per la messa a terra
C 1 1 Collegamento USB per l’esportazione dei dati del-
l’impianto
D 1 2 Collegamento USB per gli aggiornamenti
E 1 X2 Uscite digitali
F 1 X3 Riservato per utilizzi futuri
G 1 X4 Ingressi digitali
H 1 X5 Ingressi digitali
I 1 X8 Ingressi analogici
K 1 X7 Collegamenti per i sensori di temperatura
L 1 X6 Uscite analogiche
M 2 X13, X14 Prese di rete per il collegamento LAN
