Collegamento dell’alimentatore
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 alimentatore (v. cap. 10 “Accessori”, pag. 85)
☐ 1 cavo di collegamento CA
☐ 1 cavo di collegamento dell’alimentatore a Cluster Controller (v. cap. 6.3 “Requisiti dei cavi”,
pag. 28)
Se non viene utilizzato l’alimentatore per guida DIN disponibile come accessorio di
Cluster Controller, l’alimentatore deve rispettare i requisiti di seguito riportati.
Requisiti dell’alimentatore:
☐ Corrente d’uscita massima di cortocircuito: 8 A
☐ Potenza apparente d’uscita massima: 100 VA
☐ Tensione d’uscita CC: 24 V
☐ Corrente nominale: almeno 1,8 A
Requisito:
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).

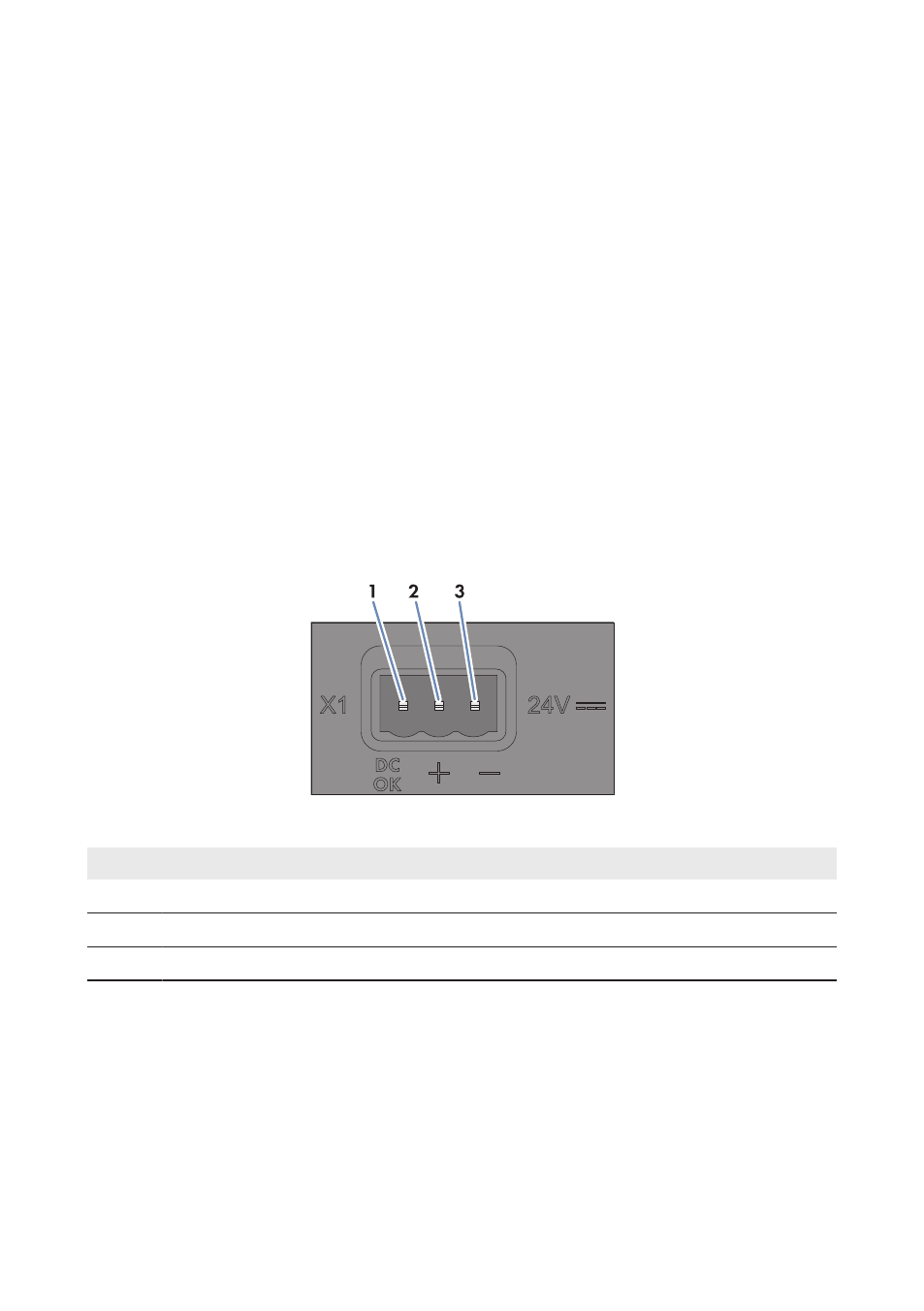

Figura 10: Assegnazione dei pin sul collegamento X1
Pin Segnale Spiegazione
1 Non assegnato Riservato per utilizzi futuri
2 24 V Tensione d’ingresso 24 V CC
3 GND Massa
Procedura:
1. Montare l’alimentatore (v. le istruzioni del produttore).
2. Connettere il cavo di collegamento all’alimentatore (v. le istruzioni del produttore). Accorciare
i conduttori non necessari fino alla guaina e annotare i colori.
3. Connettere il cavo di collegamento al connettore a 3 poli. A tale scopo sbloccare gli ingressi
dei conduttori 2 e 3 con un cacciavite e infilare i conduttori negli ingressi. Rispettare
l’assegnazione dei pin.
4. Collegare il connettore a 3 poli al collegamento X1 di Cluster Controller.
