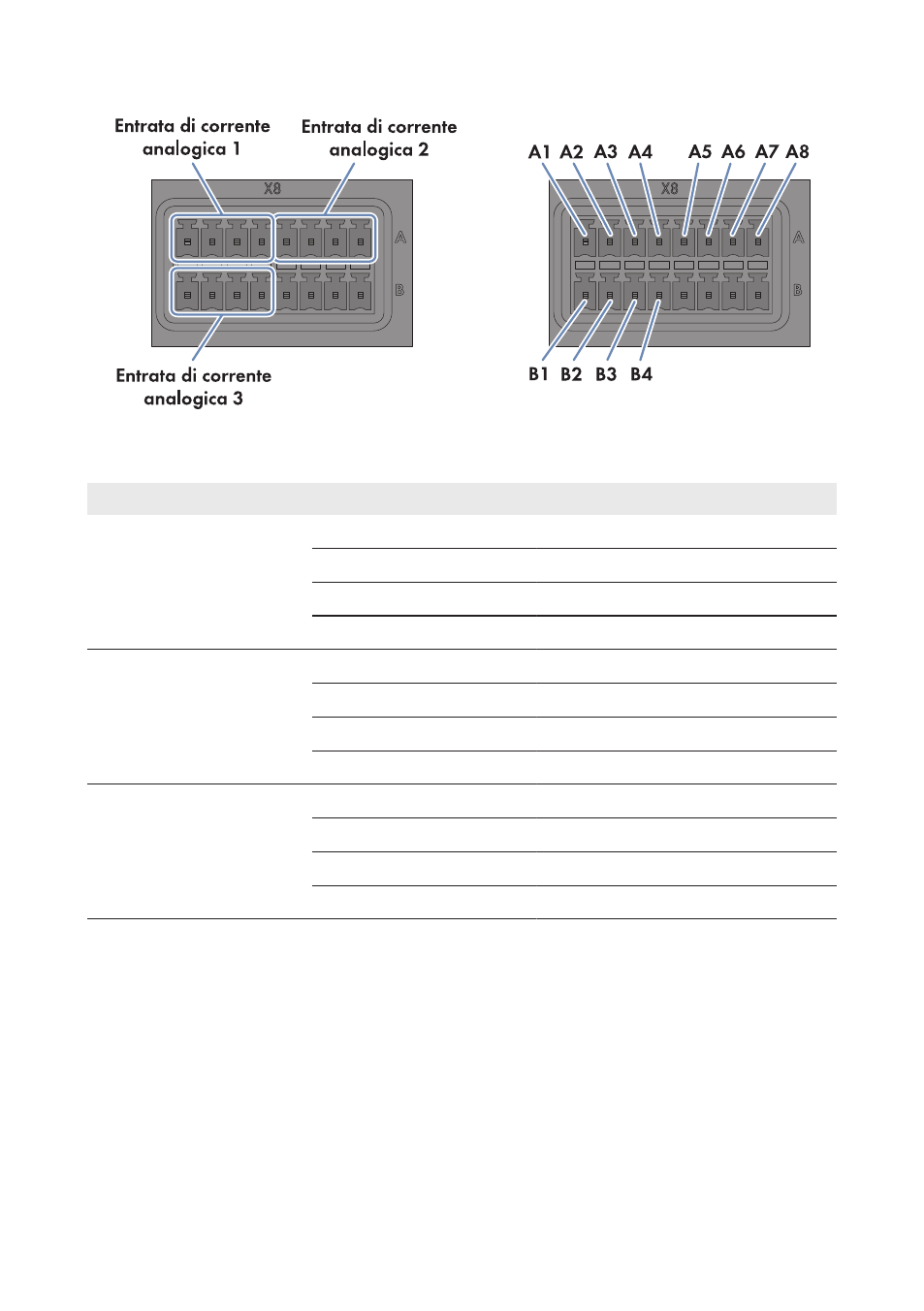

Figura 16: Assegnazione dei pin dei gruppi Entrata di corrente analogica 1, Entrata di corrente
analogica 2 ed Entrata di corrente analogica 3
Gruppo di pin Pin Segnale Spiegazione
Entrata di corrente analogi-
ca 1 A1 Non assegnato Riservato per utilizzi futuri
A2 I+ Ingresso di corrente
A3 I− Ritorno di corrente
A4 GND Terra della guaina
Entrata di corrente analogi-
ca 2 A5 Non assegnato Riservato per utilizzi futuri
A6 I+ Ingresso di corrente
A7 I− Ritorno di corrente
A8 GND Terra della guaina
Entrata di corrente analogi-
ca 3 B1 Non assegnato Riservato per utilizzi futuri
B2 I+ Ingresso di corrente
B3 I− Ritorno di corrente
B4 GND Terra della guaina
Procedura:
1. Connettere il cavo di collegamento al sensore (v. le istruzioni del produttore). Accorciare i
conduttori non necessari fino alla schermatura e annotare i colori.
2. Per il collegamento al gruppo di pin Entrata di corrente analogica 1 procedere come
segue:
• Sbloccare l’ingresso 4 con un cacciavite e inserirvi il conduttore del cavo unipolare.
• Sbloccare gli ingressi 2 e 3 con un cacciavite e infilarvi i conduttori del cavo di
collegamento. Rispettare l’assegnazione dei pin.
• Inserire il connettore a 8 poli nel collegamento X8 nella serie di pin A.
