HEIDENHAIN TNC 620 403
16.12 MISURAZIONE CER
C
HIO DI
FORI (ciclo
430, DIN/ISO: G430)

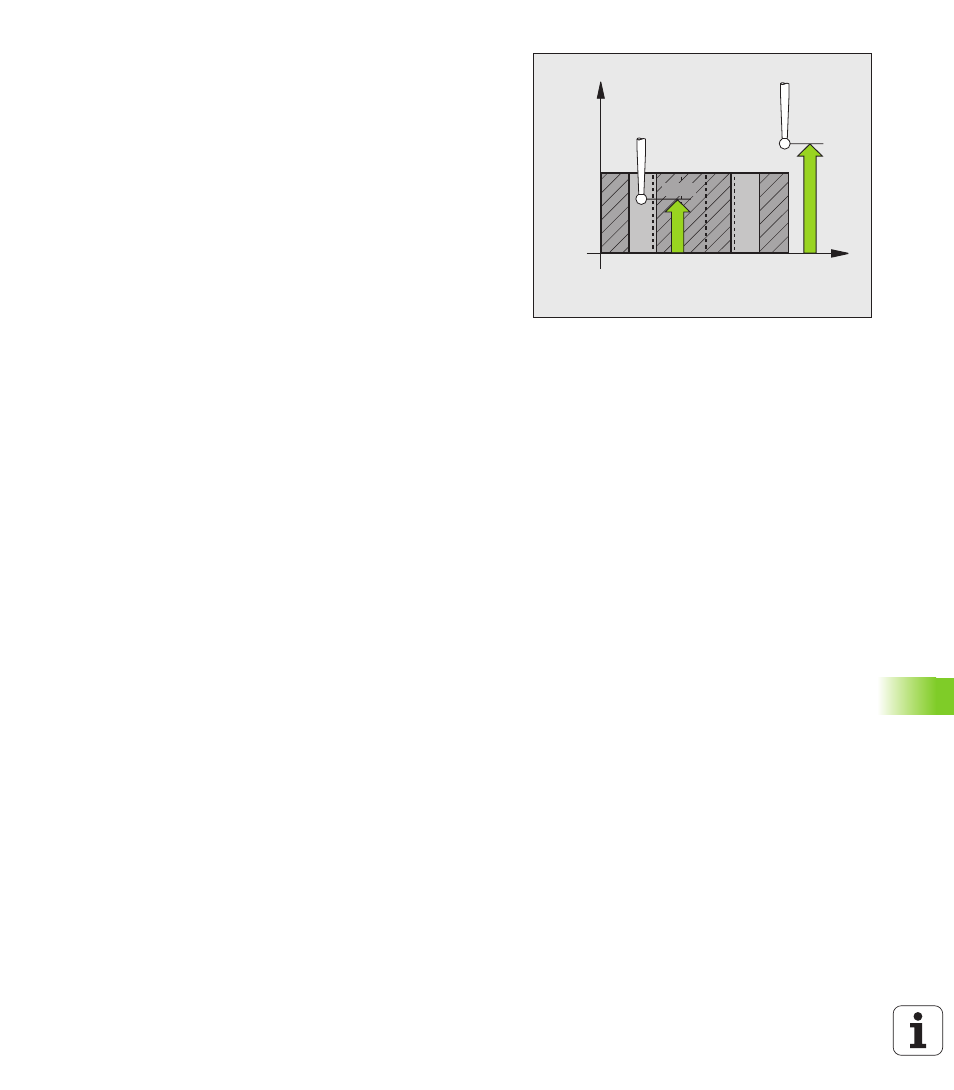

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul
quale deve essere effettuata la misurazione.
Campo di immissione da -99999,9999 a
99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U LIMITE MAX DIMENSIONE Q288: diametro
massimo ammesso del cerchio di fori. Campo di
immissione da 0 a 99999,9999
U LIMITE MINIMO DIMENSIONE Q289: diametro
minimo ammesso del cerchio di fori. Campo di
immissione da 0 a 99999,9999
U TOLLERANZA CENTRO 1º ASSE Q279:
scostamento di posizione ammesso nell'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
U TOLLERANZA CENTRO 2º ASSE Q280:
scostamento di posizione ammesso nell'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
X
Z
Q260
Q261
