108 Cicli di lavorazione: maschiatura / fresatura filetto
4.7 FRESA
T
URA DI FILET
T
I CON SMUSSO (ciclo 263, DIN/ISO: G263, opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

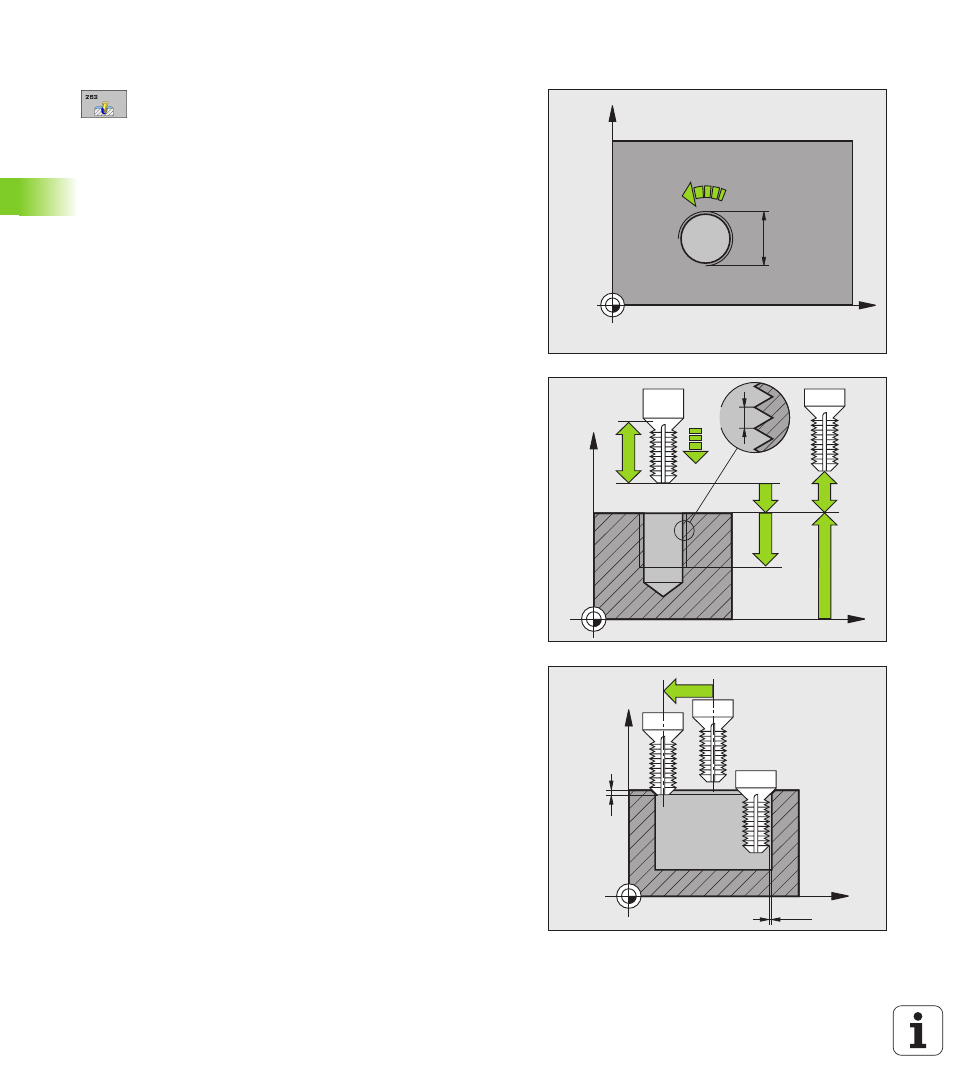

Parametri ciclo
U DIAMETRO NOMINALE Q335: diametro della
filettatura. Campo di immissione da 0 a 99999,9999
U PASSO FILETTATURA Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione
da -99999,9999 a 99999,9999
U PROFONDITÀ SVASATURA Q356: (in valore
incrementale): distanza tra la superficie del
pezzo e la punta dell'utensile. Campo di
immissione da -99999,9999 a 99999,9999
U AVANZAMENTO DI AVVICINAMENTO Q253:
velocità di spostamento dell'utensile durante la
penetrazione nel pezzo e l'estrazione dal pezzo in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FMAX, FAUTO
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U DISTANZA DI SICUREZZA LATERALE Q357 (in
valore incrementale): distanza tra il tagliente
dell'utensile e la parete del foro. Campo di
immissione da 0 a 99999,9999
U PROFONDITÀ FRONTALE Q358 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo con lavorazione frontale dello
smusso. Campo di immissione da -99999,9999 a
99999,9999
U ECCENTRICITÀ PER SVASATURA Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro. Campo di
immissione da 0 a 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
