Cicli di tastatura: rilevamento automatico delle origini
15.3 ORIGINE SU CENTR
O
ISOLA (ciclo 409, DIN/ISO: G409)
15.3 ORIGINE SU CENTRO ISOLA
(ciclo 409, DIN/ISO: G409)
Esecuzione del ciclo

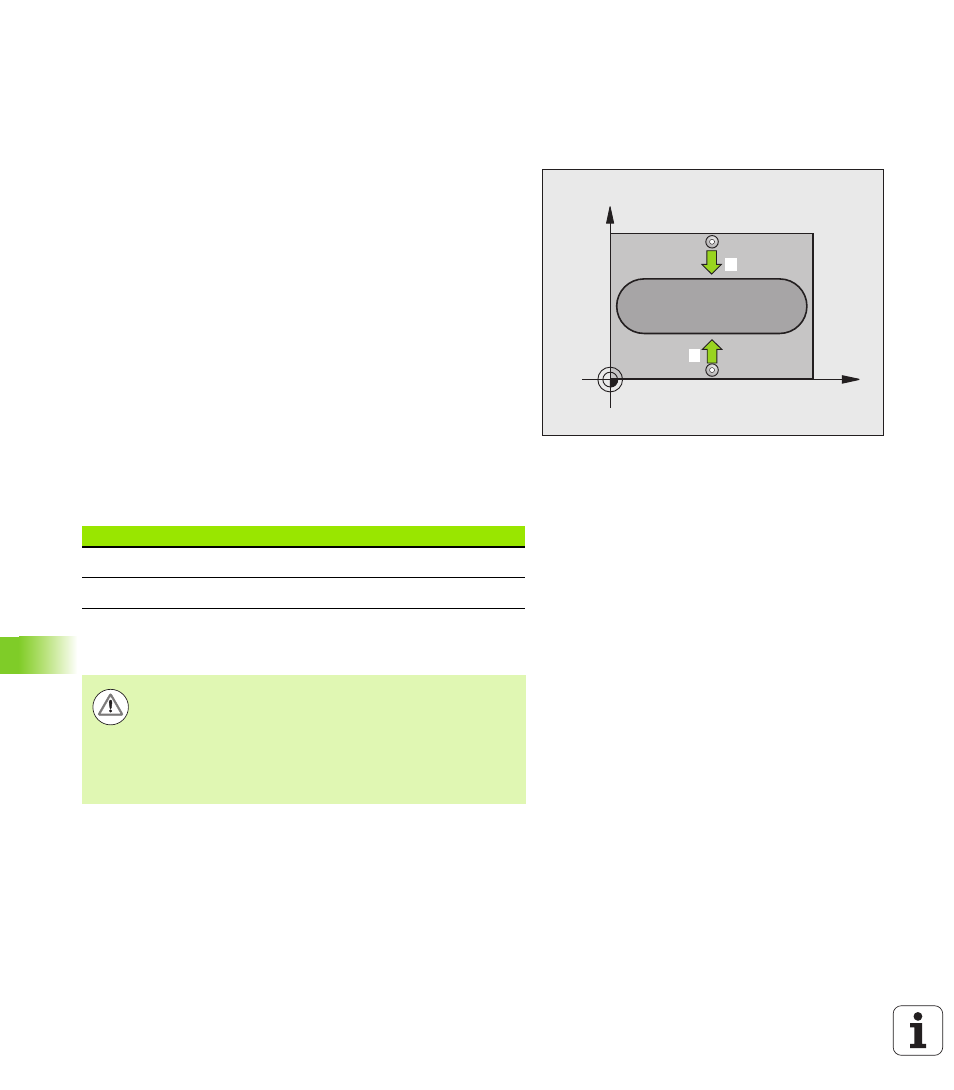

Il ciclo di tastatura 409 rileva il centro di un'isola e imposta questo
centro quale origine. In alternativa il TNC può registrare questo centro
in una tabella origini o in una tabella Preset.
1
Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 283) sul punto da tastare
1
. Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza dalla colonna SET_UP della tabella del
sistema di tastatura
2
Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F)
3
Quindi il tastatore si porta ad altezza di sicurezza sul successivo
punto da tastare
2
ed esegue la seconda tastatura
4
Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
312) e salva i valori reali nei parametri Q presentati di seguito
5
Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Per la programmazione
X
Y
1
2
Numero parametro
Significato
Q166
Valore reale larghezza isola misurata
Q157
Valore reale posizione asse centrale
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo, inserire per
la larghezza dell'isola un valore approssimato per eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
