HEIDENHAIN TNC 620 145
5.5 SCANALA
TURA CIR
C
OLARE (ciclo 254, DIN/ISO: G254, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

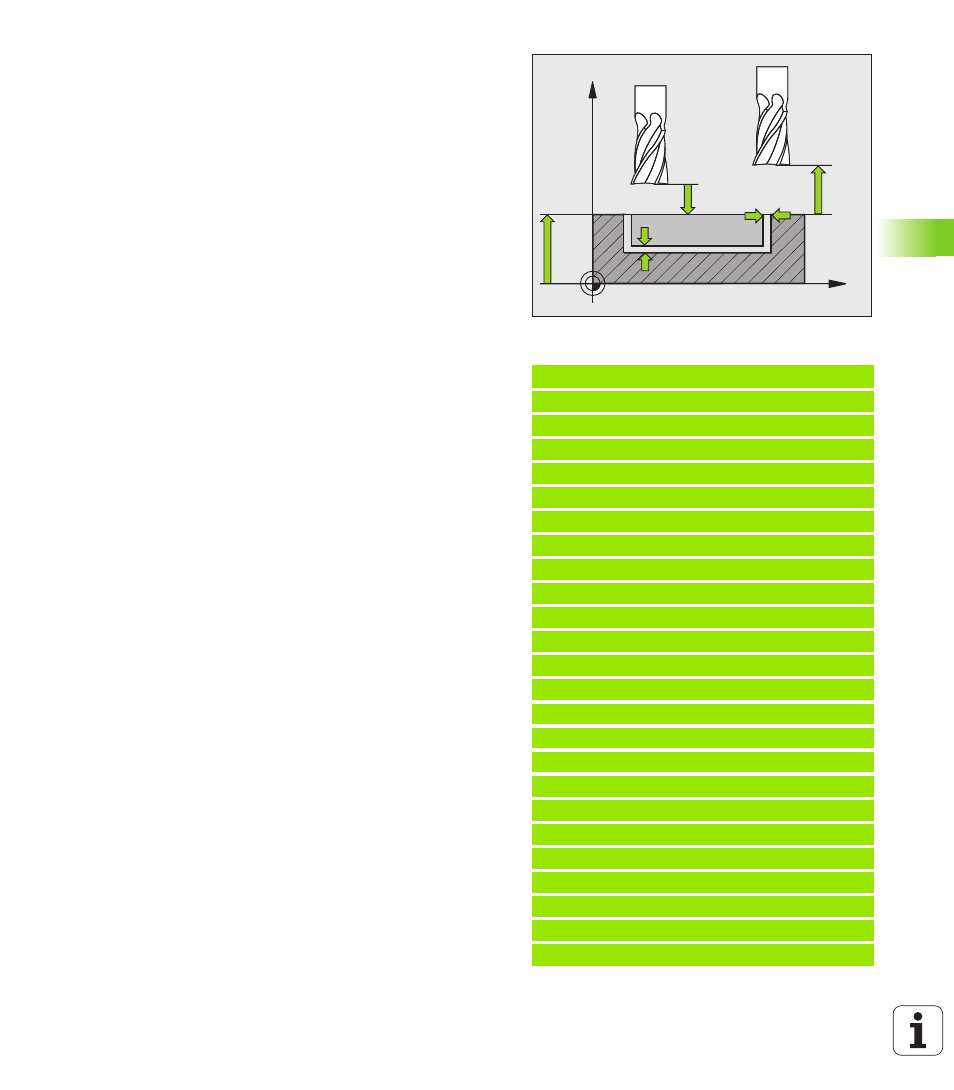

U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U STRATEGIA PENETRAZIONE Q366: tipo di strategia di
penetrazione
„ 0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE
definito nella tabella utensili, il TNC penetra in
modo perpendicolare
„ 1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore. Adottare la
penetrazione elicoidale solo se c'è spazio
sufficiente
„ 2 = penetrazione con pendolamento. Nella tabella
utensili l’angolo di penetrazione ANGLE per l’utensile
attivo deve essere definito diverso da 0. Altrimenti
il TNC emette un messaggio d'errore. Il TNC può
penetrare con pendolamento solo se la lunghezza di
spostamento sul cerchio parziale è almeno tre volte
il diametro dell'utensile.
U AVANZAMENTO FINITURA Q385: velocità di spostamento
dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999,999,
in alternativa FAUTO, FU, FZ
Esempio: blocchi NC
8 CYCL DEF 254 CAVA CIRCOLARE
Q215=0 ;TIPO LAVORAZIONE
Q219=12 ;LARG. SCANALATURA
Q368=0.2 ;SOVRAM. LATERALE
Q375=80 ;DIAMETRO RIFERIMENTO
Q367=0 ;RIF. POS. SCANALATURA
Q216=+50 ;CENTRO 1º ASSE
Q217=+50 ;CENTRO 2º ASSE
Q376=+45 ;ANGOLO DI PARTENZA
Q248=90 ;ANGOLO DI APERTURA
Q378=0 ;ANGOLO INCREMENTALE
Q377=1 ;NUMERO LAVORAZIONI
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q369=0.1 ;SOVRAM. PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;INCREMENTO FINITURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q366=1 ;PENETRAZIONE
Q385=500 ;AVANZAMENTO FINITURA
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q20
Q20
Q36
Q36
