Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.4 FRESA
T
URA DI SCANALA
TURE (ciclo 253, DIN/ISO: G253, opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
U

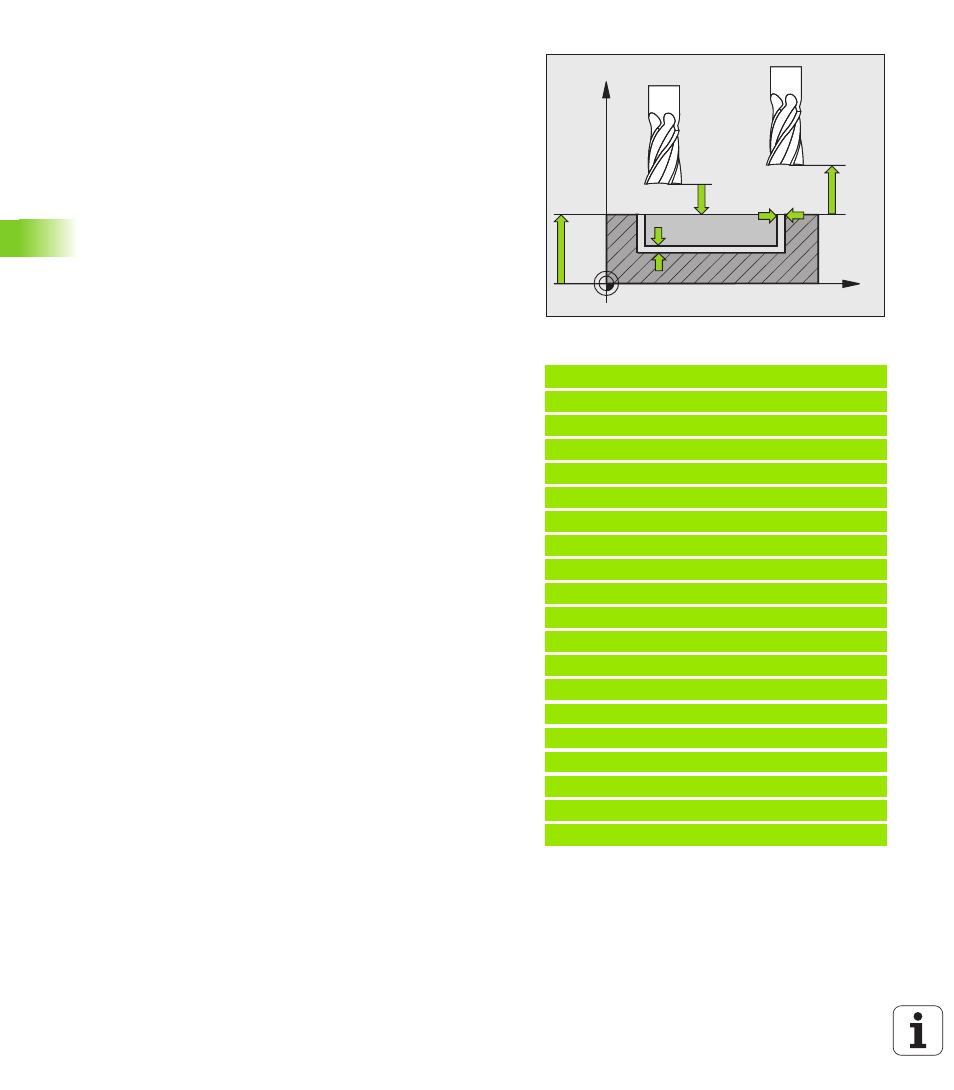

DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la superficie frontale
dell’utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999
U
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata assoluta della superficie del
pezzo. Campo di immissione da -99999,9999 a
99999,9999
U
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U
STRATEGIA PENETRAZIONE Q366: tipo di strategia
di penetrazione
0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE definito nella tabella utensili, il TNC penetra
in modo perpendicolare
1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore. Adottare la
penetrazione elicoidale solo se c'è spazio
sufficiente
2 = penetrazione con pendolamento. Nella tabella
utensili l’angolo di penetrazione ANGLE per
l’utensile attivo deve essere definito diverso da 0.
Altrimenti il TNC emette un messaggio d'errore
U
AVANZAMENTO FINITURA Q385: velocità di
spostamento dell'utensile durante la finitura laterale e
in profondità in mm/min. Campo di immissione da 0 a
99999,9999, in alternativa FAUTO, FU, FZ
Esempio: blocchi NC
8 CYCL DEF 253 FRESATURA DI SCANALATURE
Q215=0
;TIPO LAVORAZIONE
Q218=80
;LUNGH. SCANALATURA
Q219=12
;LARG. SCANALATURA
Q368=0.2
;SOVRAM. LATERALE
Q374=+0
;ANGOLO DI ROTAZIONE
Q367=0
;POSIZ. SCANALATURA
Q207=500
;AVANZAM. FRESATURA
Q351=+1
;MODO FRESATURA
Q201=-20
;PROFONDITÀ
Q202=5
;PROF. INCREMENTO
Q369=0.1
;SOVRAM. PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q338=5
;INCREMENTO FINITURA
Q200=2
;DISTANZA SICUREZZA
Q203=+0
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q366=1
;PENETRAZIONE
Q385=500
;AVANZAMENTO FINITURA
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q20
Q20
Q36
Q36
