HEIDENHAIN TNC 620 281
13.2 Pr
ima di la
v
o
ra
re
con i cicli di tastat
ur
a
13.2 Prima di lavorare con i cicli di
tastatura
Per poter coprire un campo di applicazioni il più vasto possibile in fase
di misurazione, sono previste, tramite Parametri macchina, delle
possibilità di definizione che determinano il comportamento base di
tutti i cicli di tastatura:

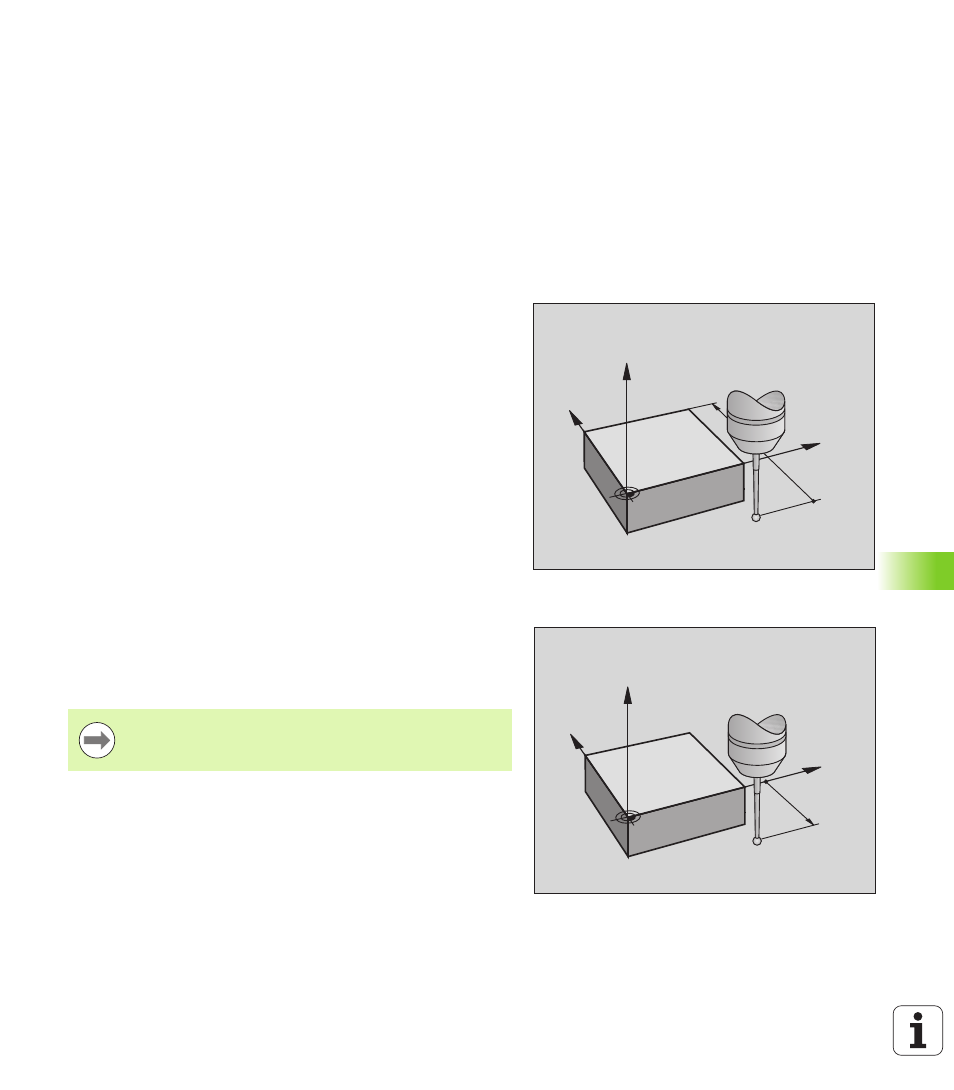

Percorso di spostamento massimo per il punto
da tastare: DIST nella tabella del sistema di
tastatura
Se entro il percorso definito in DIST il tastatore non viene deflesso, il
TNC emette un messaggio d'errore.
Distanza di sicurezza dal punto da tastare:
SET_UP nella tabella del sistema di tastatura
In SET_UP si definisce a quale distanza dal punto da tastare definito,
cioè calcolato dal ciclo, il TNC deve preposizionare il tastatore. Quanto
più ridotta è questa distanza, tanto più precisa deve essere la
definizione dei punti da tastare. In numerosi cicli di tastatura si può
inoltre definire una distanza di sicurezza che interviene in aggiunta a
SET_UP
.
Orientamento del tastatore a infrarossi nella
direzione di tastatura programmata: TRACK
nella tabella del sistema di tastatura
Per aumentare la precisione di misurazione, tramite TRACK = ON si può
ottenere che un sistema di tastatura a infrarossi venga orientato nel
senso della direzione di tastatura programmata prima di ogni tastatura.
In questo modo il tastatore viene deflesso sempre nella stessa
direzione.
Y
X
Z
DIST
Y
X
Z
SET_UP
Se si modifica TRACK = ON, il sistema di tastatura deve
essere ricalibrato.
