396 Cicli di tastatura: controllo automatico dei pezzi
16.1

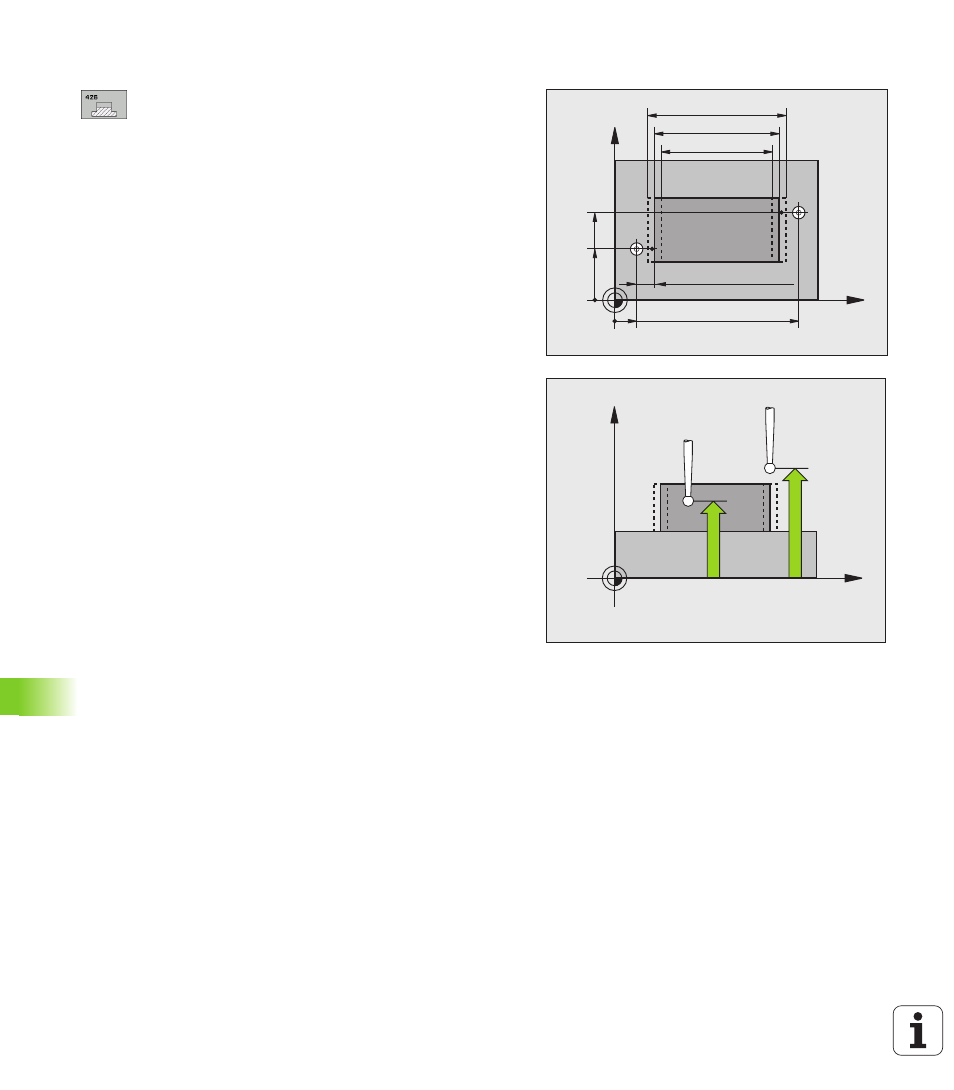

0 MISURAZIONE ISOLA ES
TERNA (ciclo 426, DIN/ISO: G426)
Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 2° PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 2° PUNTO MIS. 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U ASSE MISURATO Q272: asse del piano di lavoro in
cui deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul
quale deve essere effettuata la misurazione.
Campo di immissione da -99999,9999 a
99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U LUNGHEZZA NOMINALE Q311: valore nominale
della lunghezza da misurare. Campo di immissione da
0 a 99999,9999
U LIMITE MAX DIMENSIONE Q288: lunghezza
massima ammessa. Campo di immissione da 0 a
99999,9999
U LIMITE MINIMO DIMENSIONE Q289: lunghezza
minima ammessa. Campo di immissione da 0 a
99999,9999
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
