Cicli di lavorazione: spianatura
1
0
.4 FRESA
T
URA A SPIANARE (ciclo
232, DIN/ISO: G232, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
U
LUNGHEZZA LATO SECONDARIO Q219 (in
valore incrementale): lunghezza della superficie da
lavorare nell'asse secondario del piano di lavoro.
Attraverso il segno, è possibile definire la direzione
del primo accostamento trasversale riferito al
Punto di partenza 2º asse. Campo di immissione
da -99999,9999 a 99999,9999
U
PROFONDITÀ MASSIMA INCREMENTO Q202 (in
valore incrementale): quota di accostamento
massima dell'utensile. Il TNC calcola la profondità
incremento effettiva dalla differenza tra punto finale e
punto di partenza nell'asse utensile – tenendo conto
del sovrametallo per finitura – in modo eseguire la
lavorazione sempre con la stessa profondità
incremento. Campo di immissione da 0 a 99999,9999
U
SOVRAMETALLO PROFONDITÀ Q369 (in valore
incrementale): valore con cui deve essere eseguito
l'ultimo accostamento. Campo di immissione da 0 a
99999,9999
U
MAX. FATTORE SOVRAPP. TRAIETT. Q370:
massimo accostamento laterale k. Il TNC calcola
l'accostamento laterale effettivo dalla 2ª lunghezza
laterale (Q219) e dal raggio utensile, in modo da
eseguire la lavorazione con accostamento laterale
costante. Se nella tabella utensili è stato inserito un
raggio R2 (ad es. raggio dell’inserto usando un
utensile con tagliente frontale), il TNC riduce in modo
corrispondente l'accostamento laterale. Campo di
immissione da 0,1 a 1,9999
U
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ
U
AVANZAMENTO FINITURA Q385: velocità di
spostamento dell'utensile durante la fresatura
dell'ultimo accostamento in mm/min. Campo di
immissione da 0 a 99999,9999, in alternativa FAUTO,
FU, FZ
U
AVANZAMENTO AVVICINAMENTO Q253: velocità
di spostamento dell'utensile durante l'avvicinamento
alla posizione di partenza e durante lo spostamento
sulla riga successiva in mm/min; se lo spostamento
trasversale avviene nel materiale (Q389=1), il TNC
esegue l'accostamento trasversale con avanzamento
di fresatura Q207. Campo di immissione da 0 a
99999,9999, in alternativa FMAX, FAUTO
X
Z

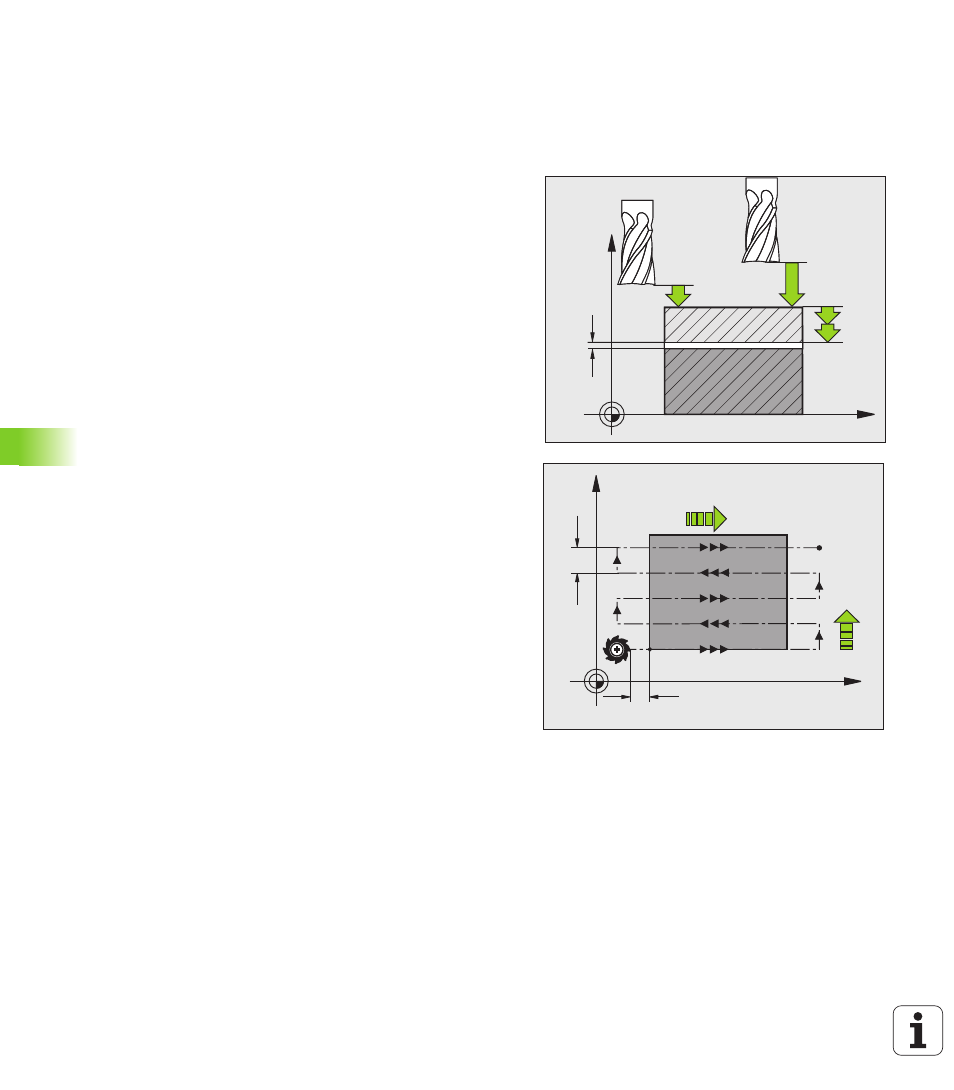

Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
