14.7 Allineament
o della posizione inc
linata di un pezz
o tr
amit
e l'asse C
(ciclo
405, DIN/ISO: G405)
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
del foro nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
del foro nell'asse secondario nel piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale (angolo che si ottiene dal centro
del foro). Campo di immissione da -99999,9999 a
99999,9999
U DIAMETRO NOMINALE Q262: diametro
approssimativo della tasca circolare (del foro).
Introdurre un valore approssimato per difetto. Campo
di immissione da 0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore
assoluto): angolo tra l'asse principale del piano di
lavoro e il primo punto da tastare. Campo di
immissione da -360,000 a 360,000
U ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare;
il segno dell'angolo definisce il senso di
rotazione (- = senso orario), con il quale il
tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un angolo incrementale inferiore a
90°. Campo di immissione da -120,000 a
120,000

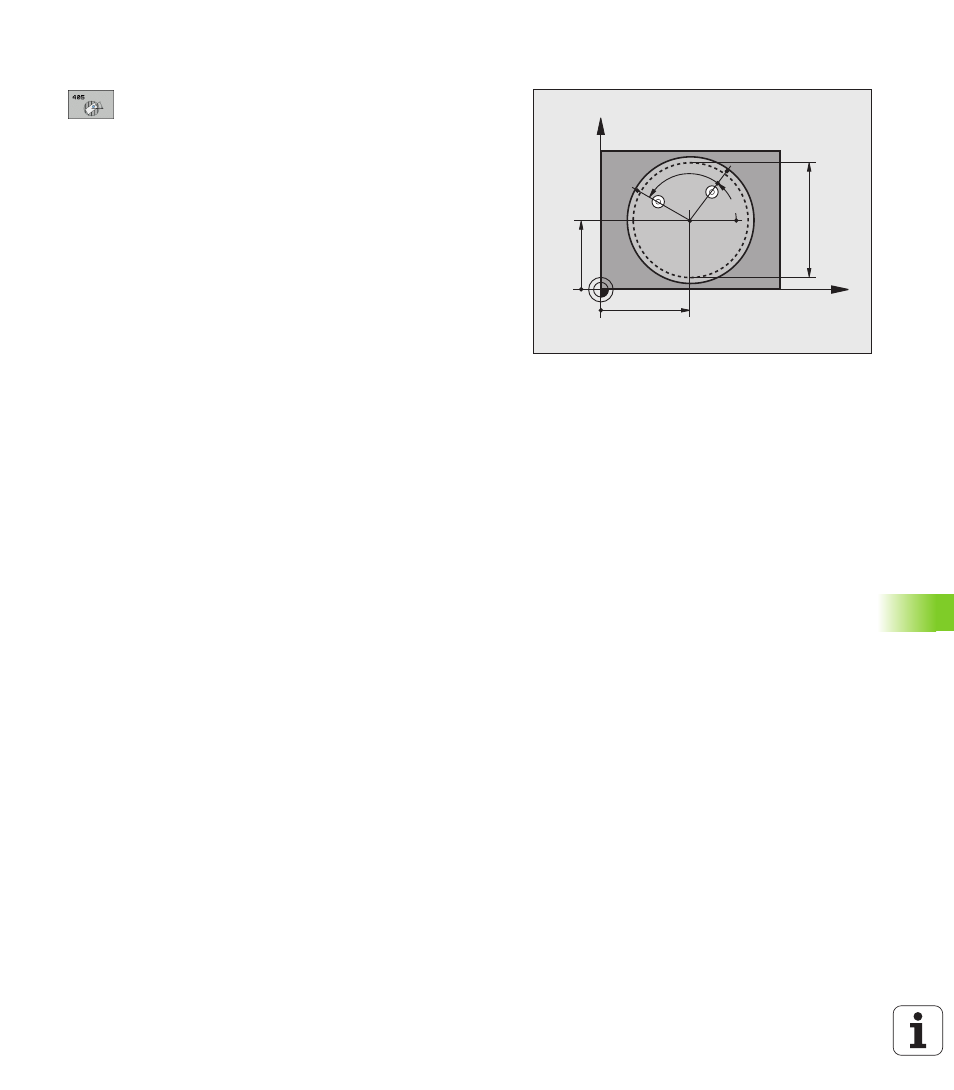

X
Y
Q322
Q321
Q262
Q325
Q247
