152 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.7 ISOLA CIR
C
OLARE (ciclo 257
, DIN/ISO: G257
, opzione sof
tw
a
re
A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

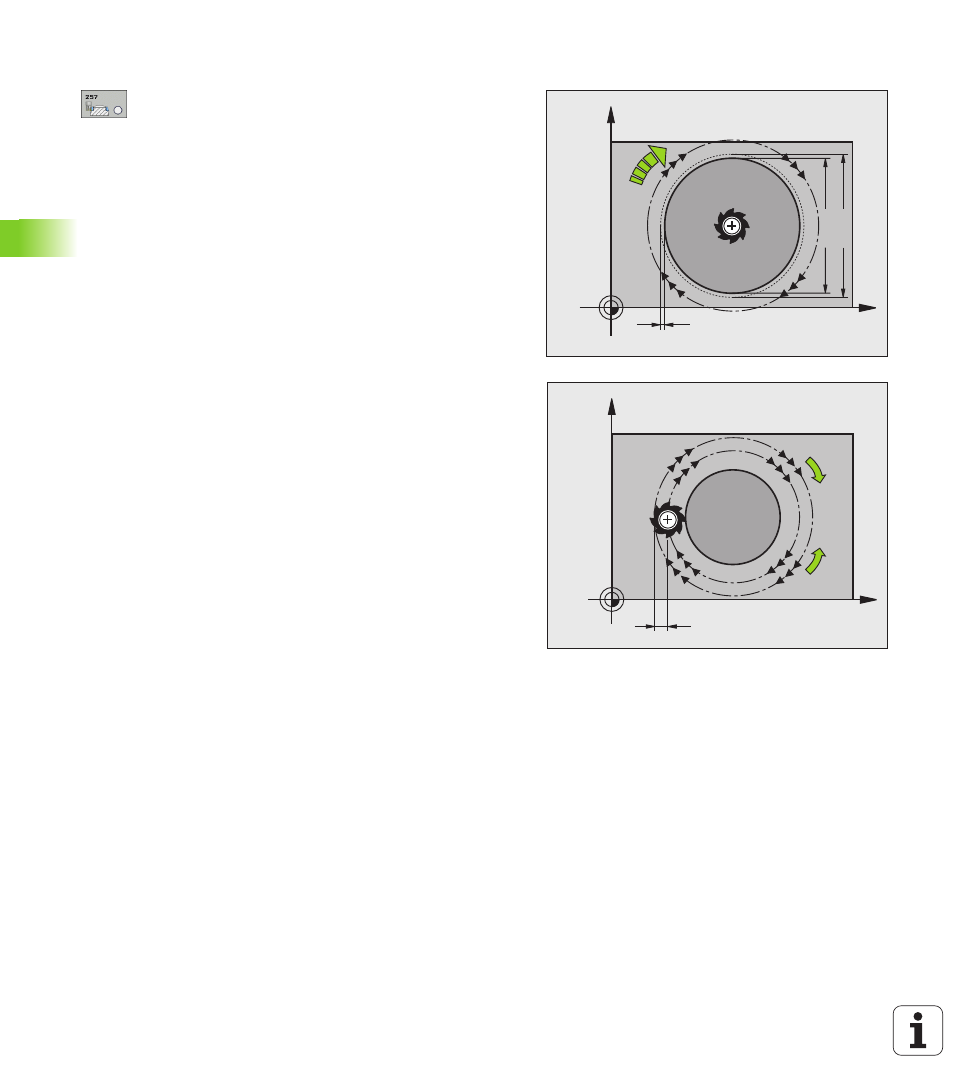

Parametri ciclo
U DIAMETRO PEZZO FINITO Q223: diametro dell'isola
finita. Campo di immissione da 0 a 99999,9999
U DIAMETRO PEZZO GREZZO Q222: diametro del
pezzo grezzo. Inserire il diametro del pezzo grezzo
maggiore del diametro del pezzo finito. Il TNC esegue
più accostamenti laterali, se la differenza tra diametro
del pezzo grezzo 1 e diametro di finitura 1 è maggiore
dell'accostamento laterale ammesso (raggio utensile
per sovrapposizione traiettorie Q370). Il TNC calcola
sempre un accostamento laterale costante. Campo di
immissione da 0 a 99999,9999
U SOVRAMETALLO LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
X
Y
Q223
Q207
Q222
Q368
X
Y
k
Q351= +1
Q351= –1
