352 Cicli di tastatura: rilevamento automatico delle origini
15.12 ORIGINE CENTR
O
SU 4 FORI (ciclo 41
8, DIN/ISO: G41
8
)
15.12 ORIGINE CENTRO SU 4 FORI
(ciclo 418, DIN/ISO: G418)
Esecuzione del ciclo

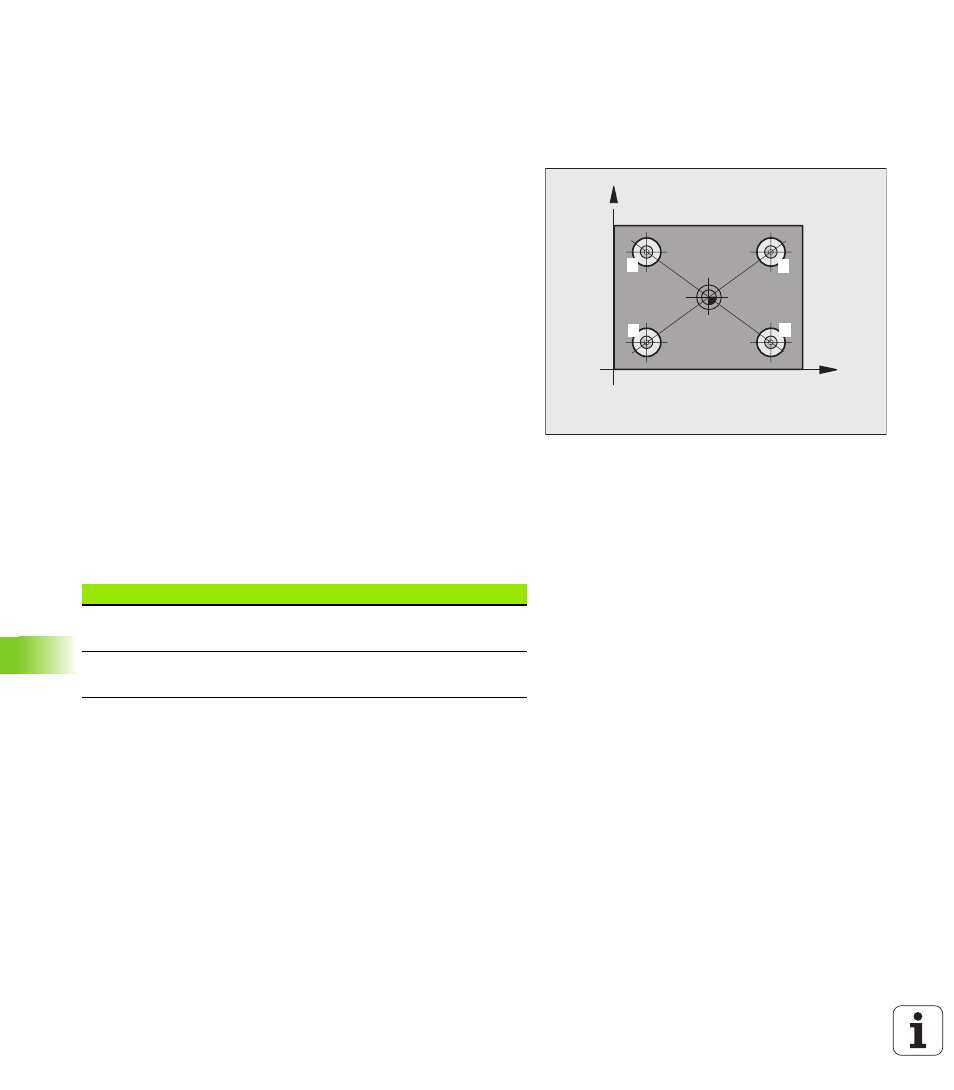

Il ciclo di tastatura 418 calcola il punto di intersezione delle diagonali di
collegamento di due centri di fori alla volta e imposta questo punto di
intersezione quale origine. In alternativa il TNC può registrare questo
punto di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 283) nel centro del primo foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del secondo foro
5 Il TNC ripete i passi 3 e 4 per i fori 3 e 4
6 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
312). Il TNC calcola l'origine come punto di intersezione delle
diagonali tra i centri dei fori
1 / 3 e 2 / 4 e salva i valori reali nei
parametri Q presentati di seguito
7 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1 2
3 4
Numero parametro Significato
Q151 Valore reale punto di intersezione asse
principale
Q152 Valore reale punto di intersezione asse
secondario
