326 Cicli di tastatura: rilevamento automatico delle origini
15.5 ORIGINE SU RET
T
ANGOL
O
ES
TERNO (ciclo 41
1, DIN/ISO: G41
1
)

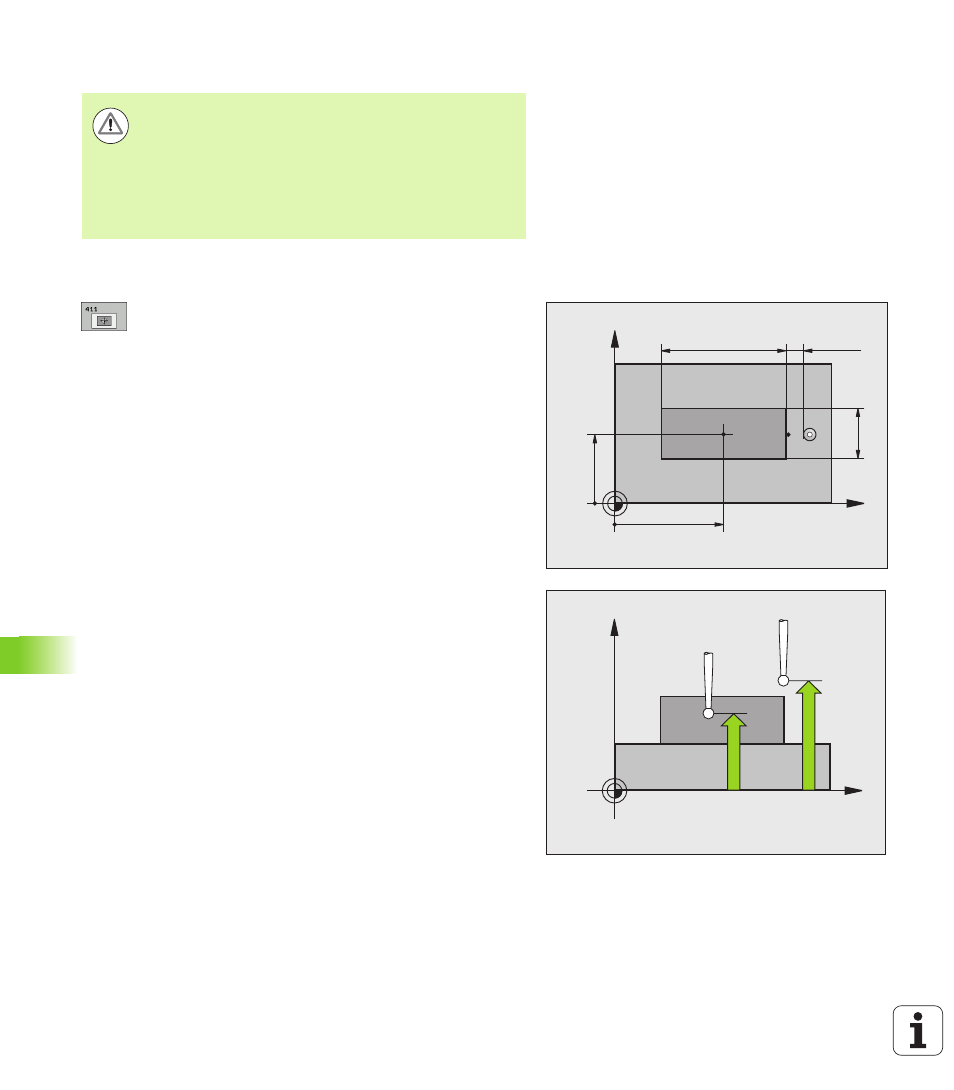

Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U LUNGHEZZA LATO PRIMARIO Q323 (in valore
incrementale): lunghezza dell'isola parallela all'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
U LUNGHEZZA LATO SECONDARIO Q324 (in valore
incrementale): lunghezza dell'isola parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul
quale deve essere effettuata la misurazione.
Campo di immissione da -99999,9999 a
99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo inserire per la
lunghezza del 1º e del 2º lato dell'isola un valore
approssimato per eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q322
Q321
Q324
Q323
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
