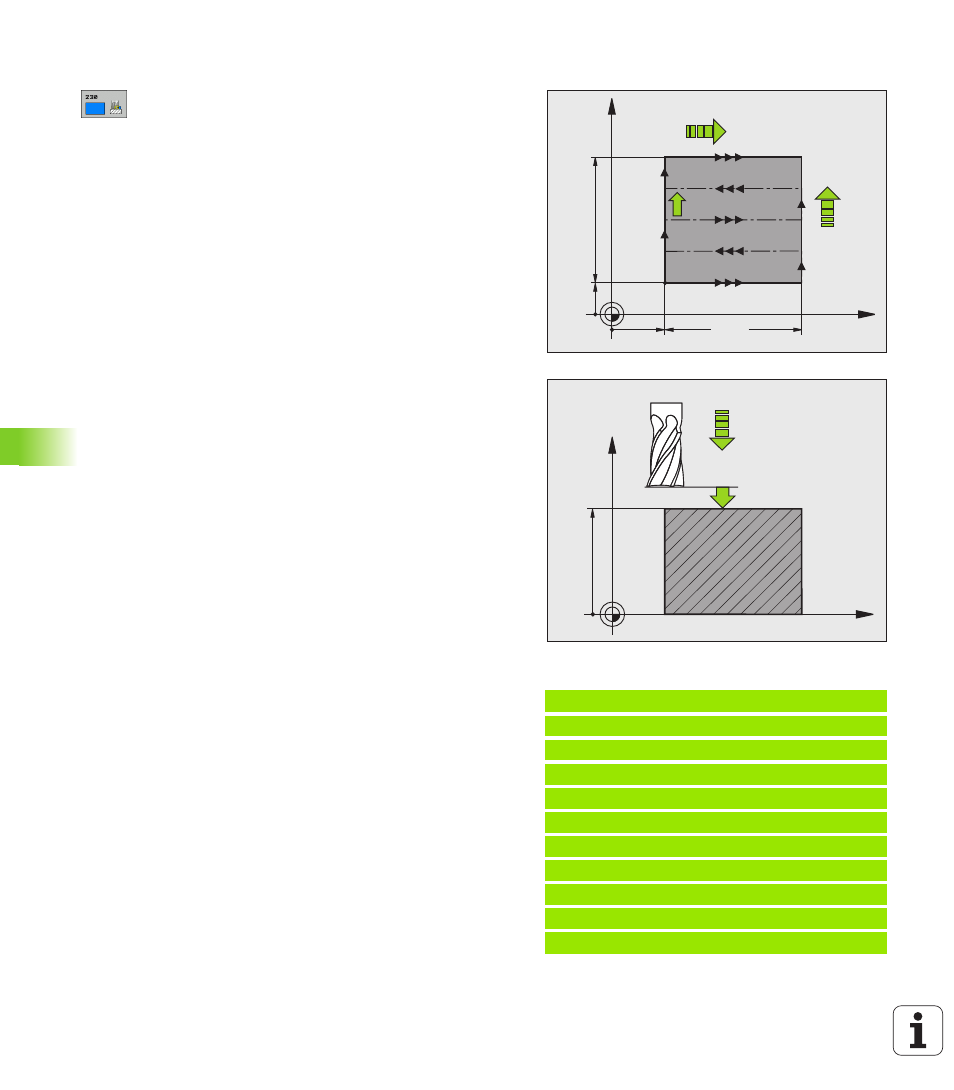

228 Cicli di lavorazione: spianatura
1
0
.2 SPIANA
TURA (ciclo 230, DIN/ISO: G230, opzione sof
tw
a
re
A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)
Parametri ciclo
U PUNTO DI PARTENZA 1º ASSE Q225 (in valore
assoluto): coordinata del punto MIN della superficie
da spianare nell’asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto MIN della superficie
da spianare nell’asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U PUNTO DI PARTENZA 3º ASSE Q227 (in valore
assoluto): altezza nell’asse del mandrino alla
quale si esegue la spianatura. Campo di
immissione da -99999,9999 a 99999,9999
U LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse principale del piano di lavoro, riferita al
PUNTO DI PARTENZA 1º ASSE. Campo di
immissione da 0 a 99999,9999
U LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse secondario del piano di lavoro, riferita al
PUNTO DI PARTENZA 2º ASSE. Campo di
immissione da 0 a 99999,9999
U NUMERO DI PASSATE Q240: numero delle linee in
cui il TNC deve spostare l’utensile nel senso della
larghezza. Campo di immissione da 0 a 99999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante lo spostamento
dalla distanza di sicurezza alla profondità di fresatura
in mm/min. Campo di immissione da 0 a 99999,9999,
in alternativa FAUTO, FU, FZ
U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ
U AVANZAMENTO TRASVERSALE Q209: velocità
dell'utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel
materiale, Q209 deve essere inferiore a Q207;
procedendo trasversalmente nello spazio libero,
Q209 può essere maggiore di Q207. Campo di
immissione da 0 a 99999,9999, in alternativa FAUTO,
FU, FZ
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell’utensile e la
profondità di fresatura per il posizionamento all’inizio
e alla fine del ciclo. Campo di immissione da 0 a
99999,9999
Esempio: blocchi NC
71 CYCL DEF 230 SPIANATURA
Q225=+10 ;PUNTO PART. 1º ASSE
Q226=+12 ;PUNTO PART. 2º ASSE
Q227=+2.5 ;PUNTO PART. 3° ASSE
Q218=150 ;LUNGHEZZA 1º LATO
Q219=75 ;LUNGHEZZA 2º LATO
Q240=25 ;NUMERO PASSATE
Q206=150 ;AVANZ. INCREMENTO
Q207=500 ;AVANZAM. FRESATURA
Q209=200 ;AVANZ. TRASVERSALE
Q200=2 ;DISTANZA SICUREZZA
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
