HEIDENHAIN TNC 620 209
8.5 Esempi di pr
ogr
ammazione

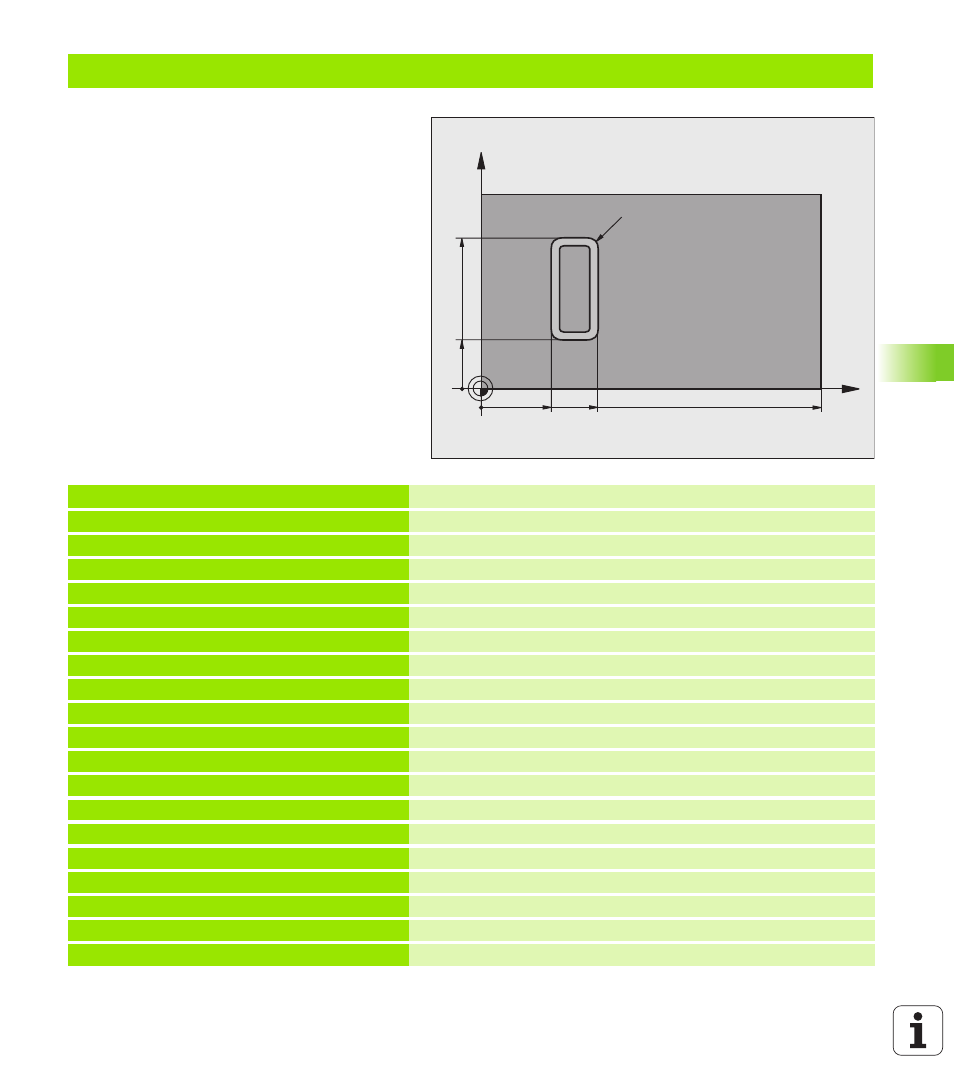

Esempio: superficie cilindrica con ciclo 28
Avvertenze:
„ Macchina con testa B e tavola C
„ Cilindro serrato centralmente sulla tavola
rotante
„ L'origine si trova al centro della tavola rotante
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Y S2000 Chiamata utensile, asse utensile Y
2 L X+250 R0 FMAX Disimpegno utensile
3 L X+0 R0 FMAX Posizionamento dell'utensile al centro della tavola rotante
4 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
5 CYCL DEF 14.1 LABEL PROFILO 1
6 CYCL DEF 28 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROFONDITÀ FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DISTANZA SICUREZZA
Q10=-4 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=250 ;AVANZAM. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ MISURA
Q20=10 ;LARGHEZZA SCANALATURA
Q21=0.02 ;TOLLERANZA Ripassatura attiva
7 L C+0 R0 FMAX M3 Preposizionamento della tavola rotante
8 CYCL CALL Chiamata ciclo
9 L Y+250 R0 FMAX M2 Disimpegno utensile, fine programma
X
Y
157
60
30
20
R7
.5
50
