330 Cicli di tastatura: rilevamento automatico delle origini
15.6 ORIGINE SU CER
C
HIO IN
TERNO (ciclo 412, DIN/ISO: G412)
Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
della tasca nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto):
centro della tasca nell'asse secondario del piano di
lavoro. Programmando Q322 = 0 il TNC allinea il
centro del foro sull'asse Y positivo; programmando
Q322 diverso da 0, il TNC allinea il centro del foro
sulla posizione nominale. Campo di immissione da
-99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro
approssimativo della tasca circolare (del foro).
Introdurre un valore approssimato per difetto. Campo
di immissione da 0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore
assoluto): angolo tra l'asse principale del piano di
lavoro e il primo punto da tastare. Campo di
immissione da -360,0000 a 360,0000
U ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare;
il segno dell'angolo definisce il senso di
rotazione (- = senso orario), con il quale il
tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un angolo incrementale inferiore a
90°. Campo di immissione da -120,0000 a
120,0000
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale della tasca (del foro) un valore
approssimato per difetto.
Quando le dimensioni della tasca e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della tasca. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i quattro punti da misurare.
Più piccolo è l'angolo incrementale Q247 programmato,
tanto più impreciso sarà il calcolo del TNC per l'origine.
Valore minimo di immissione: 5°.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y

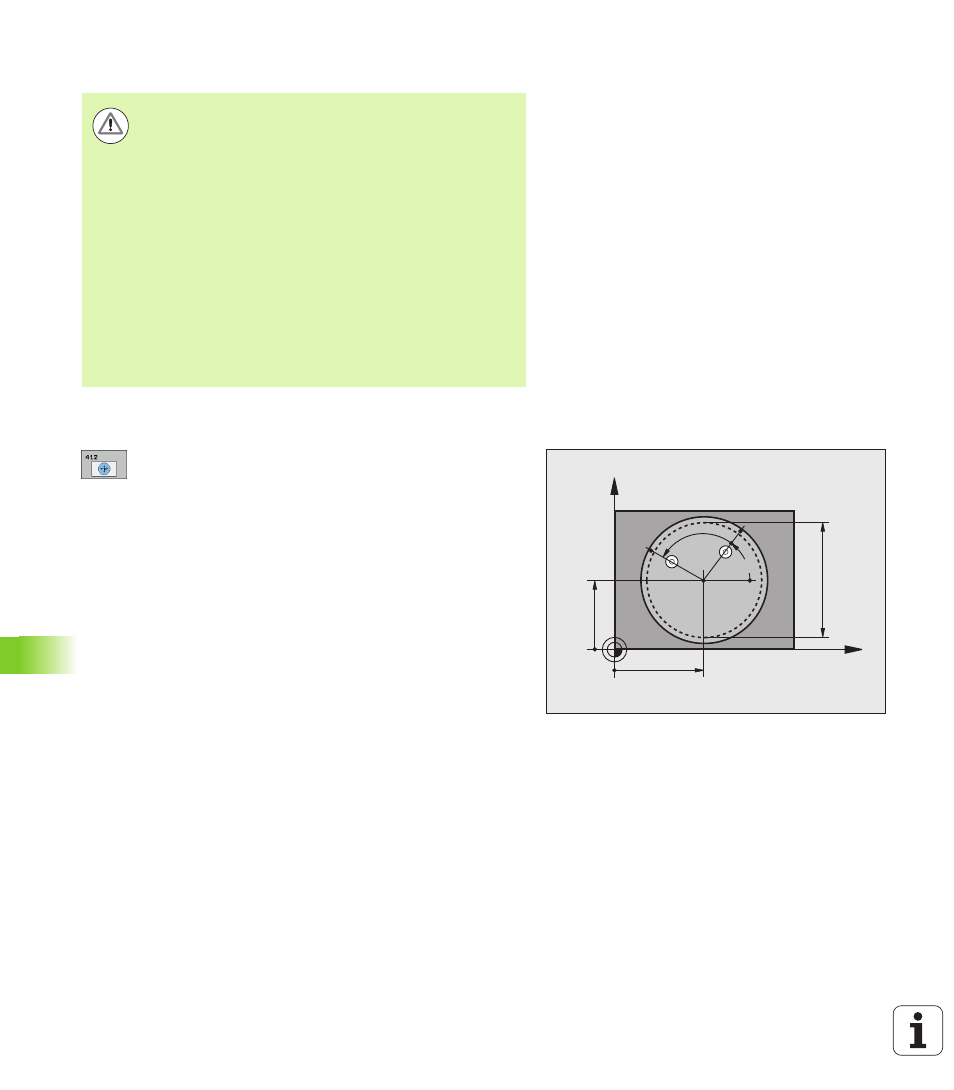

Q322
Q321
Q262
Q325
Q247
