o 2.4 Visualizzazioni di stato

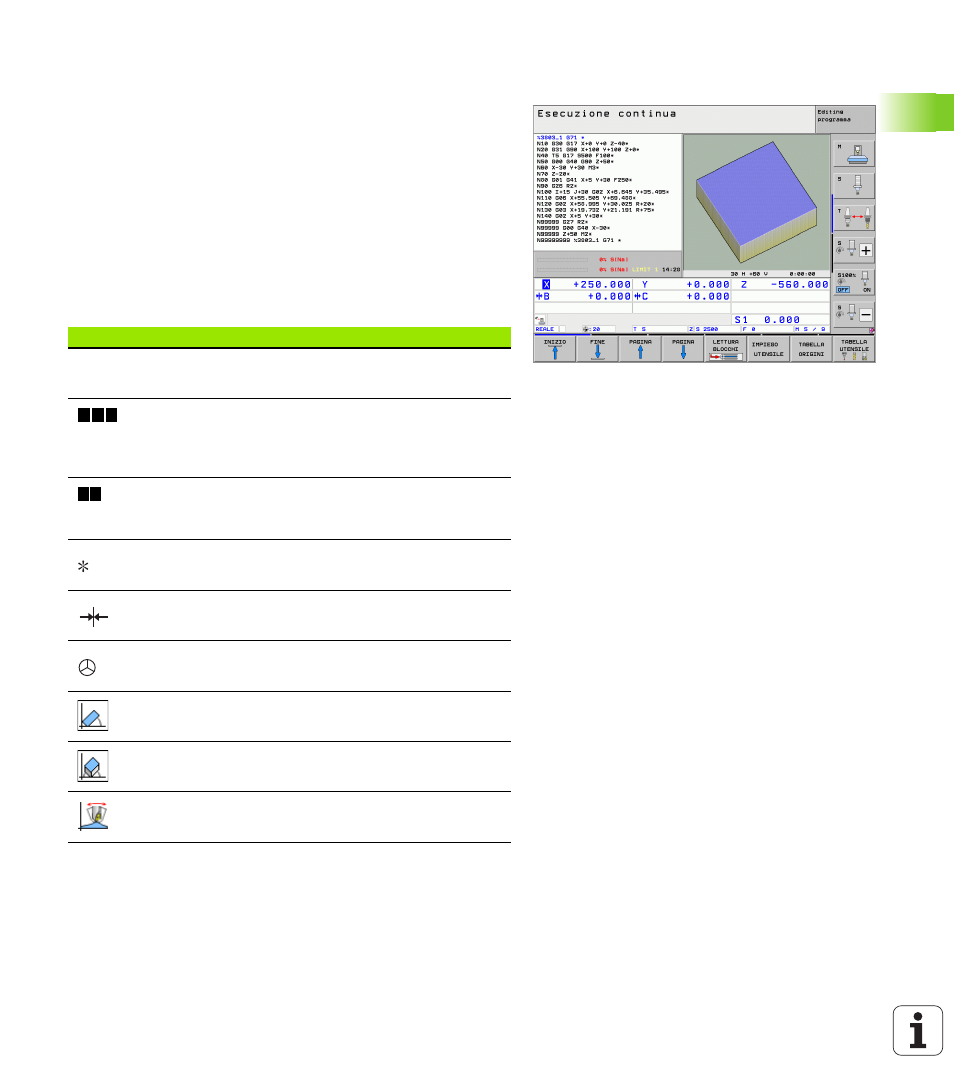

Visualizzazione di stato "generale"
La visualizzazione di stato generale nella parte inferiore dello schermo
informa sullo stato attuale della macchina. Essa compare
automaticamente nelle modalità
 Esecuzione singola ed Esecuzione continua, salvo selezione
specifica della funzione di visualizzazione "Grafica",
 Introduzione manuale dati.
Nelle modalità operative Funzionamento manuale e Volantino
elettronico la visualizzazione di stato compare nella finestra grande.
Informazioni della visualizzazione di stato
Icona Significato
Coordinate reali o nominali della posizione attuale
Assi della macchina; gli assi ausiliari vengono indicati
con lettere minuscole. La sequenza e il numero di
assi visualizzati sono definiti dal costruttore della
macchina. Consultare il manuale della macchina
L'indicazione dell'avanzamento in pollici corrisponde
alla decima parte del valore effettivo. Numero giri S,
avanzamento F, funzione ausiliaria M attiva
Esecuzione programma avviata
Asse bloccato
Possibilità di traslare l'asse con il volantino
Traslazione assi tenendo conto della rotazione base
Traslazione assi nel piano di lavoro ruotato
Funzione M128 o FUNCTION TCPM attiva
REALE
X Y Z
F S M
