248 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)

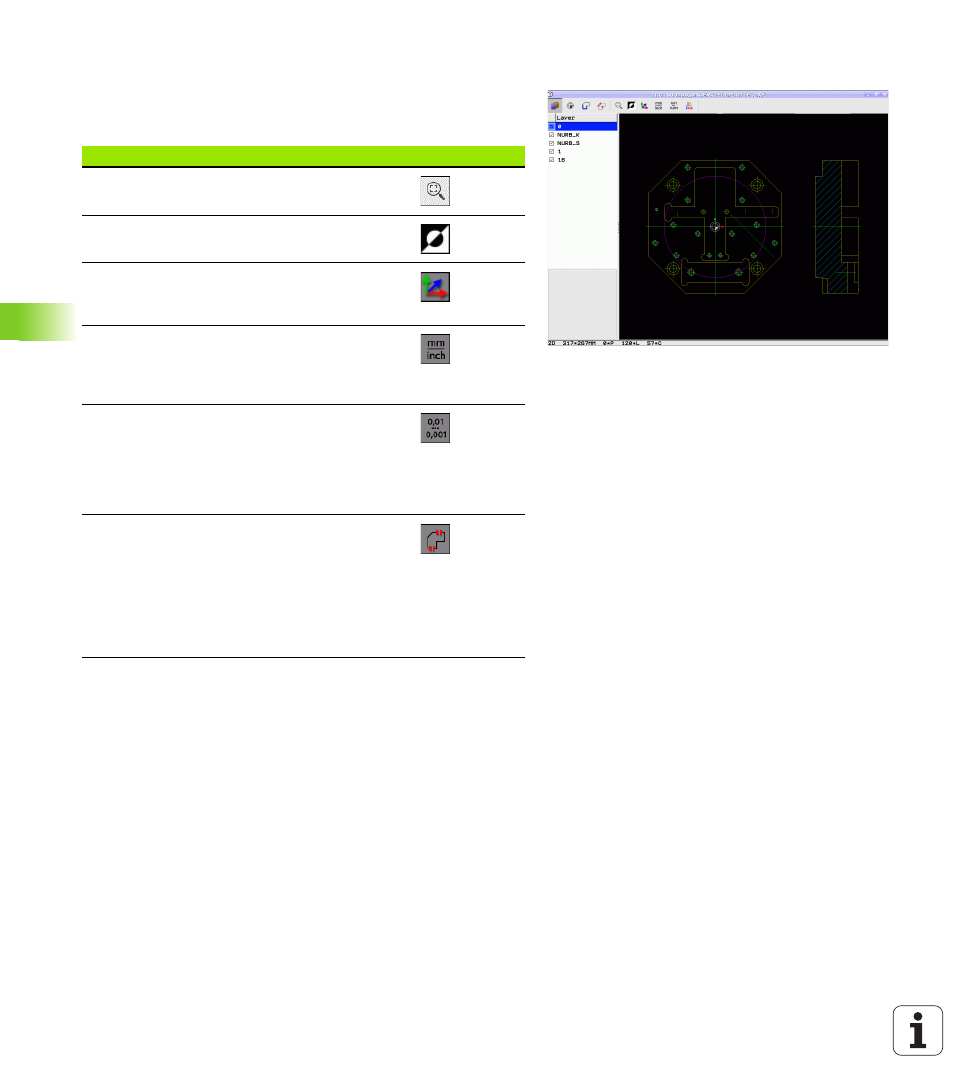

Impostazioni base
Le impostazioni base elencate di seguito si selezionano tramite le
icone della barra di intestazione. Il TNC visualizza alcune icone soltanto
in determinate modalità.
Impostazione Icona
Impostazione dello zoom alla massima
rappresentazione possibile
Commutazione dello schema cromatico (cambio
di colore dello sfondo)
Commutazione tra modalità 2D e 3D. Con
modalità 3D attiva è possibile ruotare e inclinare
la vista utilizzando il tasto destro del mouse
Impostazione dell'unità di misura mm o inch del
file DXF. Il TNC emette in questa unità di misura
anche il programma di profilo o le posizioni di
lavorazione.
Impostazione della risoluzione: la risoluzione
definisce il numero di cifre decimali con cui il TNC
deve generare il programma di profilo.
Impostazione base: 4 cifre decimali (corrisponde
alla risoluzione 0,1 µm con l'unità di misura MM
attiva)
Modo per la conferma del profilo, impostazione
della tolleranza: la tolleranza definisce la misura in
cui gli elementi di profilo adiacenti possono
distare tra loro. Attraverso la tolleranza si
possono compensare le imprecisioni compiute
durante la preparazione del disegno.
L'impostazione base dipende dalla dimensione
del file DXF completo
