HEIDENHAIN iTNC 530 481
13.2 F
unzionament
o con pallet con
la
v
o
ra
zione or
ientata all’ut
e
nsile

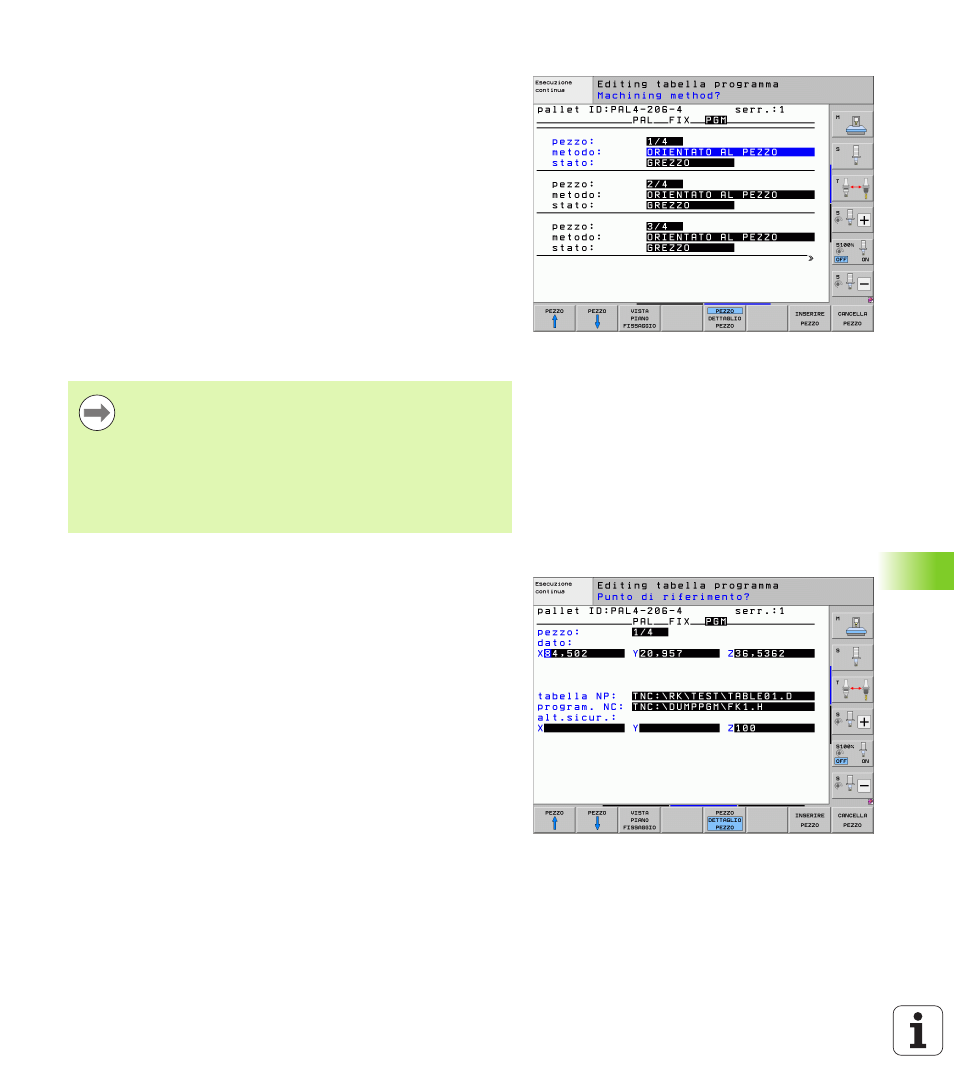

Impostazione del livello pezzo
 Pezzo : viene visualizzato il numero del pezzo, dopo la barretta
inclinata viene visualizzato il numero di pezzi nell'ambito di questo
livello serraggio
 Metodo : si possono scegliere due modi di lavorazione: ORIENTATO
AL PEZZO oppure ORIENTATO ALL'UTENSILE. Nella
visualizzazione a tabella il metodo di lavorazione ORIENTATO AL
PEZZO compare come WPO e ORIENTATO ALL'UTENSILE come TO.
Con il softkey COLLEGARE/SEPARARE si identificano i pezzi che
nella lavorazione orientata all'utensile sono coinvolti insieme nel
calcolo della lavorazione. I pezzi collegati sono identificati da una
linea tratteggiata, i pezzi separati sono identificati da una linea
continua. Nella visualizzazione a tabella, i pezzi collegati sono
identificati nella colonna METHOD con CTO.
 Stato : con il softkey GREZZO il pezzo viene identificato come non
ancora lavorato e nel campo di stato viene inserito BLANK. Utilizzare
il softkey POSTO LIBERO o SALTA, se si desidera che nel corso
della lavorazione il pezzo venga saltato; nel campo di stato compare
EMPTY
o SKIP
Dettagli di programmazione del livello pezzo
 Pezzo : viene visualizzato il numero del pezzo, dopo la barretta
inclinata viene visualizzato il numero di pezzi nell'ambito di questo
livello serraggio oppure pallet
 Origine : immettere l'origine per il pezzo
 Tabella NP : introdurre il nome ed il percorso della tabella origini
valida per la lavorazione del pezzo. Se si utilizza la stessa tabella
origini per tutti i pezzi, introdurre il nome ed il percorso nel livello
pallet oppure serraggio. L'immissione viene memorizzata
automaticamente nel livello pezzo.
 Programma NC : indicare il percorso del programma NC necessario per
la lavorazione del pezzo
 Alt. sicur. : (opzionale): posizione di sicurezza per i singoli assi
relativa al pezzo. Il posizionamento alle posizioni definite avviene
solamente se i valori corrispondenti sono stati letti nelle macro NC
e programmati di conseguenza.
Se si imposta il metodo e lo stato nel livello pallet oppure
nel livello serraggio, l'immissione viene accettata per tutti
i relativi pezzi.
In caso di più versioni di pezzo nell'ambito di un livello, i
pezzi di una versione dovrebbero essere indicati in
sequenza. Nella lavorazione orientata all'utensile, i pezzi
della rispettiva versione possono essere identificati con il
softkey COLLEGARE/SEPARARE e lavorati a gruppi.
