HEIDENHAIN iTNC 530 257
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)

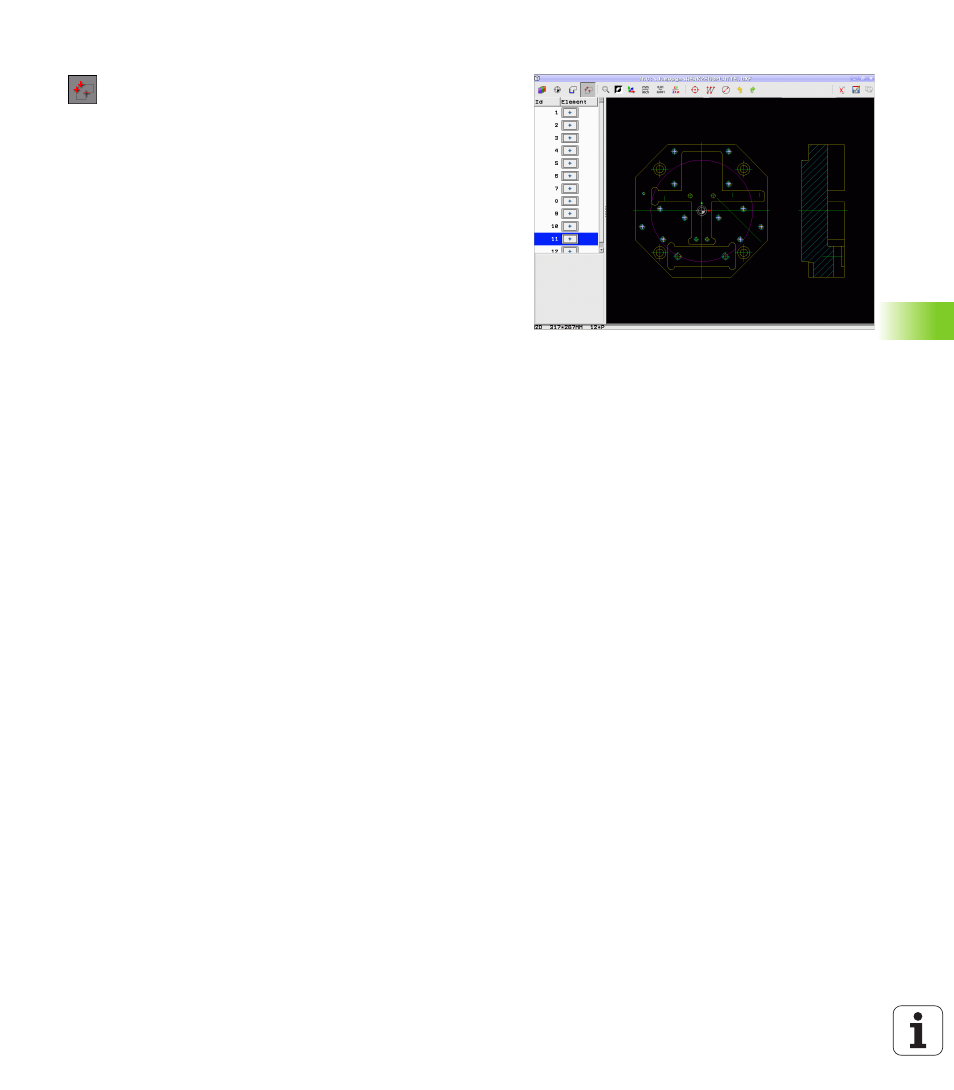

Selezione singola
 Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella
finestra sinistra e la finestra destra è attiva per la
selezione delle posizioni
 Per selezionare una posizione di lavorazione: cliccare
con il tasto sinistro del mouse sull'elemento
desiderato: il TNC visualizza con un asterisco le
posizioni di lavorazione selezionabili, presenti
sull'elemento selezionato. Cliccare uno degli
asterischi: il TNC inserisce la posizione selezionata
nella finestra sinistra (simbolo di punto). Se si clicca su
un cerchio, il TNC acquisisce direttamente il centro
del cerchio come posizione di lavorazione
 Se necessario, gli elementi già selezionati possono
essere deselezionati, cliccando di nuovo
sull’elemento nella finestra destra, ma tenendo anche
premuto il tasto CTRL (fare clic all'interno delle
marcature)
 Se si desidera determinare la posizione di lavorazione
attraverso l’intersezione di due elementi, cliccare sul
primo elemento con il tasto sinistro del mouse: il TNC
visualizza le posizioni di lavorazione selezionabili
tramite asterisco
 Cliccare con il tasto sinistro del mouse sul secondo
elemento (retta, cerchio completo o arco di cerchio):
il TNC inserisce il punto d'intersezione degli elementi
nella finestra sinistra (simbolo di punto)
