8.2 Sottoprogrammi
Funzionamento

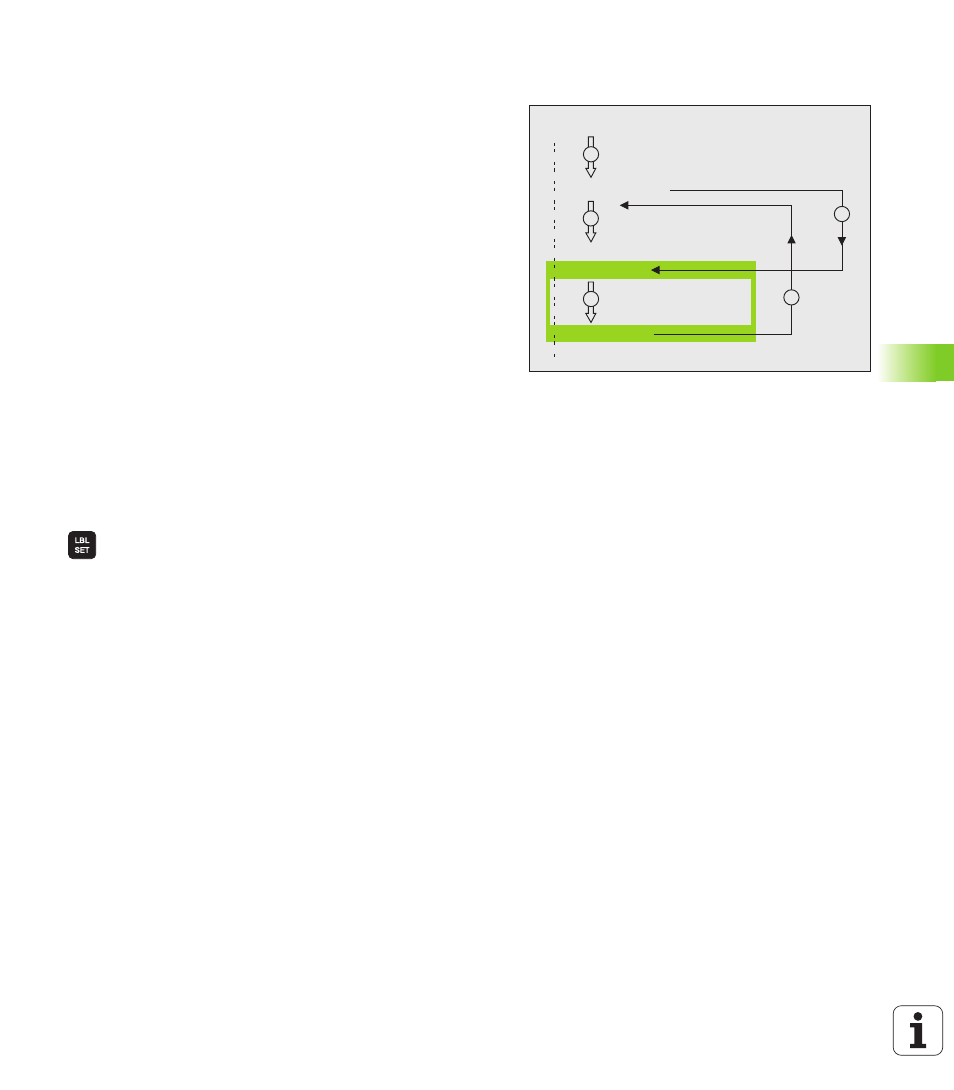

1 Il TNC esegue il programma di lavorazione fino al richiamo di un
sottoprogramma con Ln,0
2 Da questo punto il TNC esegue il sottoprogramma richiamato fino
alla sua fine, programmata con G98 L0
3 Successivamente il TNC continua il programma di lavorazione nel
blocco che segue il richiamo del sottoprogramma Ln,0
Note per la programmazione
 Un programma principale può contenere fino a 254 sottoprogrammi
 I sottoprogrammi possono essere richiamati un numero di volte
qualsiasi nella sequenza desiderata
 Un sottoprogramma non può richiamare se stesso
 È consigliabile programmare i sottoprogrammi alla fine del
programma principale (dopo il blocco con M2 o M30)
 I sottoprogrammi che si trovano nel programma di lavorazione prima
del blocco con M2 o M30 vengono comunque eseguiti una volta
senza essere chiamati
Programmazione di un sottoprogramma
 Etichettare l'inizio: premere il tasto LBL SET
 Inserire il numero di sottoprogramma. Se si desidera
utilizzare nomi di LABEL: premere il softkey NOME
LBL per passare all'inserimento di testi
 Etichettare la fine: premere il tasto LBL SET e inserire
il numero LABEL "0"
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
