HEIDENHAIN iTNC 530 103
3.2 Aper
tu
ra
e inser
iment
o di pr
ogr
ammi
3.2 Apertura e inserimento di
programmi
Configurazione di un programma NC nel formato
DIN/ISO
Un programma di lavorazione è composto da una serie di blocchi di

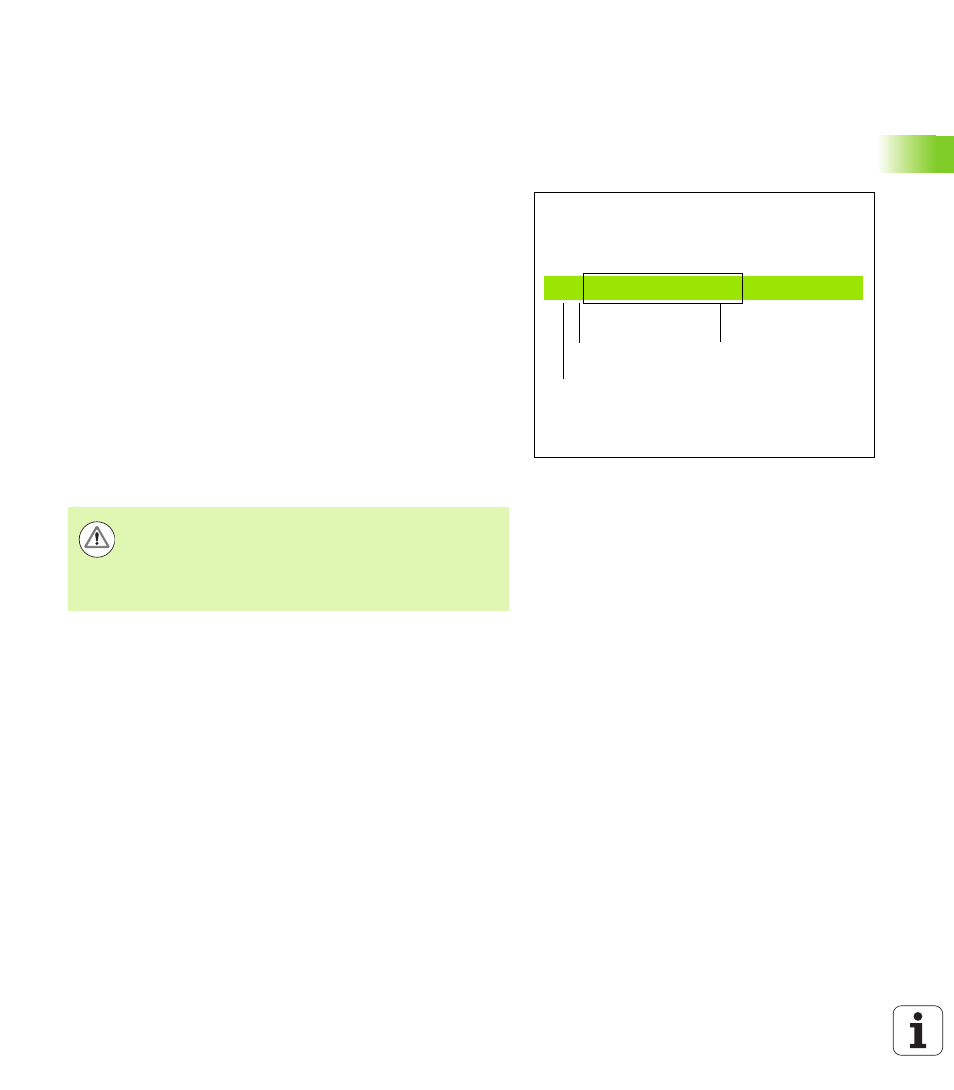

programma. La figura a destra illustra i singoli elementi di un blocco.
Il TNC numera automaticamente i blocchi del programma di
lavorazione, in funzione di MP7220. MP7220 definisce il passo di
incremento dei numeri di blocco.
Il primo blocco di un programma è identificato dall’istruzione %, dal
nome del programma e dall’unità di misura utilizzata.
I blocchi successivi contengono i dati relativi a:
 pezzo grezzo
 chiamate utensile
 avvicinamento a una posizione di sicurezza
 avanzamenti e numeri di giri
 traiettorie, cicli e altre funzioni
L’ultimo blocco di un programma è identificato dall’istruzione
N99999999
, dal nome del programma e dall’unità di misura utilizzata.
N10 G00 G40 X+10 Y+5 F100 M3
Numero blocco
Funzione
traiettoria Istruzioni
Blocco
Attenzione Pericolo di collisione!
Dopo una chiamata utensile, HEIDENHAIN raccomanda di
raggiungere sempre una posizione di sicurezza da cui il
TNC può eseguire senza collisioni il posizionamento per la
lavorazione.
