HEIDENHAIN iTNC 530 373
1
1
.3 Contr
o
llo dei dispositivi di
bloccaggio (opzione sof
tw
a
re
)
Modelli di dispositivi di bloccaggio
HEIDENHAIN fornisce diversi modelli nella libreria dei dispositivi di
bloccaggio. In caso di necessità mettersi in contatto con HEIDENHAIN
(indirizzo e-mail: [email protected]) o il costruttore della
macchina.
Parametrizzazione dei dispositivi di bloccaggio:
FixtureWizard

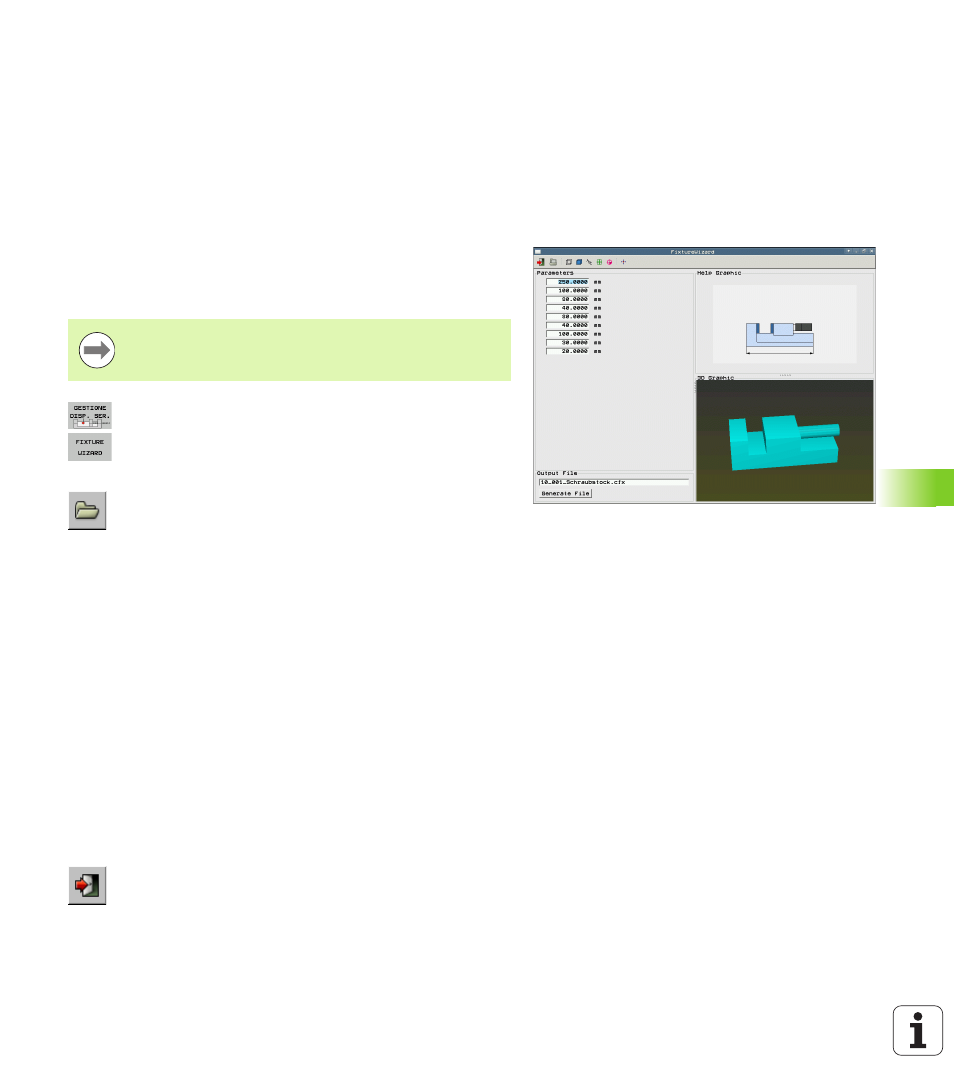

FixtureWizard consente di creare un dispositivo di bloccaggio dalle
dimensioni esatte sulla base del modello. HEIDENHAIN mette a
disposizione modelli dei dispositivi di bloccaggio standard che
possono essere forniti anche dal costruttore della macchina.
 Richiamare la Gestione dispositivi di bloccaggio
 Avviare FixtureWizard: il TNC apre il menu per la
parametrizzazione di modelli di dispositivi di
bloccaggio
 Selezionare il modello del dispositivo di bloccaggio: il
TNC apre la finestra per la selezione di un modello (file
con estensione CFT). Il TNC visualizza un'anteprima se
il campo chiaro si trova su un file CFT
 Selezionare con il mouse il modello del dispositivo di
bloccaggio che si desidera parametrizzare,
confermare con il tasto Apri
 Inserire tutti i parametri del dispositivo di bloccaggio
rappresentato nella finestra sinistra, spostare il
cursore con i relativi tasti sul successivo campo di
immissione. Dopo aver immesso il valore il TNC
aggiorna la vista 3D del dispositivo di bloccaggio nella
finestra in basso a destra. Qualora disponibile, il TNC
visualizza nella finestra in alto a destra una grafica di
supporto con la rappresentazione grafica del
parametro del dispositivo di bloccaggio da inserire
 Inserire il nome del dispositivo di bloccaggio
parametrizzato nel campo di immissione File di
output
e confermare con il pulsante Crea file. Non è
necessario inserire alcuna estensione (CFX per
dispositivi di bloccaggio parametrizzati)
 Uscire da FixtureWizard
Prima di avviare FixtureWizard è necessario copiare sul
TNC il modello del dispositivo di bloccaggio da
parametrizzare!
