540 Funzionamento manuale e allineamento
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a

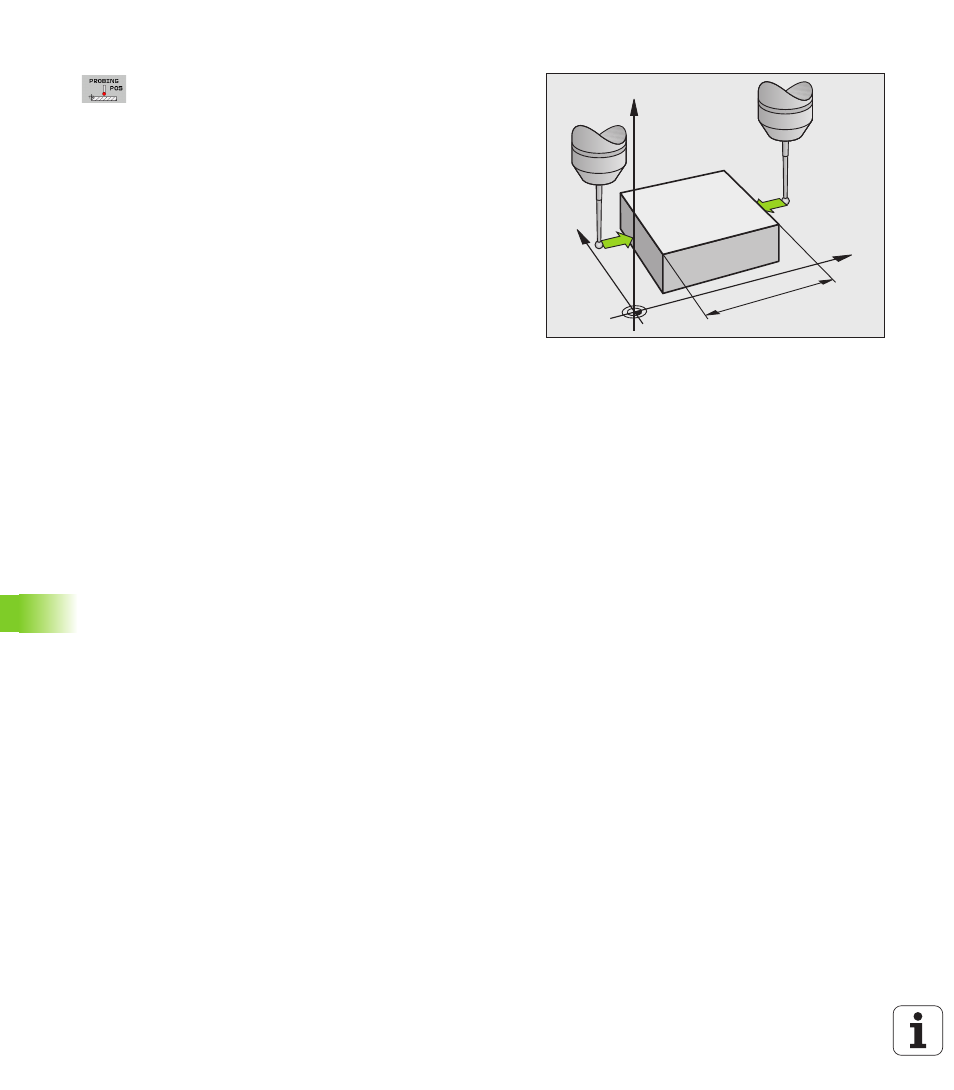

Determinazione delle quote di un pezzo
 Selezione della funzione di tastatura: premere il
softkey TASTARE POS
 Posizionare il tastatore vicino al primo punto da
tastare A
 Selezionare la direzione di tastatura mediante softkey
 Tastatura: premere il tasto Avvio NC
 Prendere nota del valore visualizzato quale origine
(solo nei casi ove l'origine determinata deve rimanere
attiva)
 Origine: inserire "0"
 Interruzione del dialogo: premere il tasto END
 Riselezione della funzione di tastatura: premere il
softkey TASTARE POS
 Posizionare il tastatore vicino al secondo punto da
tastare B
 Selezionare la direzione di tastatura con i softkey:
stesso asse, ma direzione opposta rispetto alla prima
tastatura.
 Tastatura: premere il tasto Avvio NC
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i due
punti sull'asse di coordinata.
Reset dell'indicazione di posizione sui valori prima della misurazione
della lunghezza
 Selezione della funzione di tastatura: premere il softkey TASTARE
POS
 Ritastare il primo punto tastato
 Impostare l'origine sul valore annotato
 Interruzione del dialogo: premere il tasto END
Misurazioni di angoli
I sistemi di tastatura consentono anche la determinazione di angoli nel
piano di lavoro. Si misura
 l'angolo tra l'asse di riferimento dell'angolo e un bordo del pezzo
oppure
 l'angolo tra due bordi
L'angolo misurato verrà visualizzato con un valore massimo di 90°.
Y
X
Z
A
B
l
