HEIDENHAIN iTNC 530 451
12.3 F
resat
ur
a inclinata nel piano r
uotat

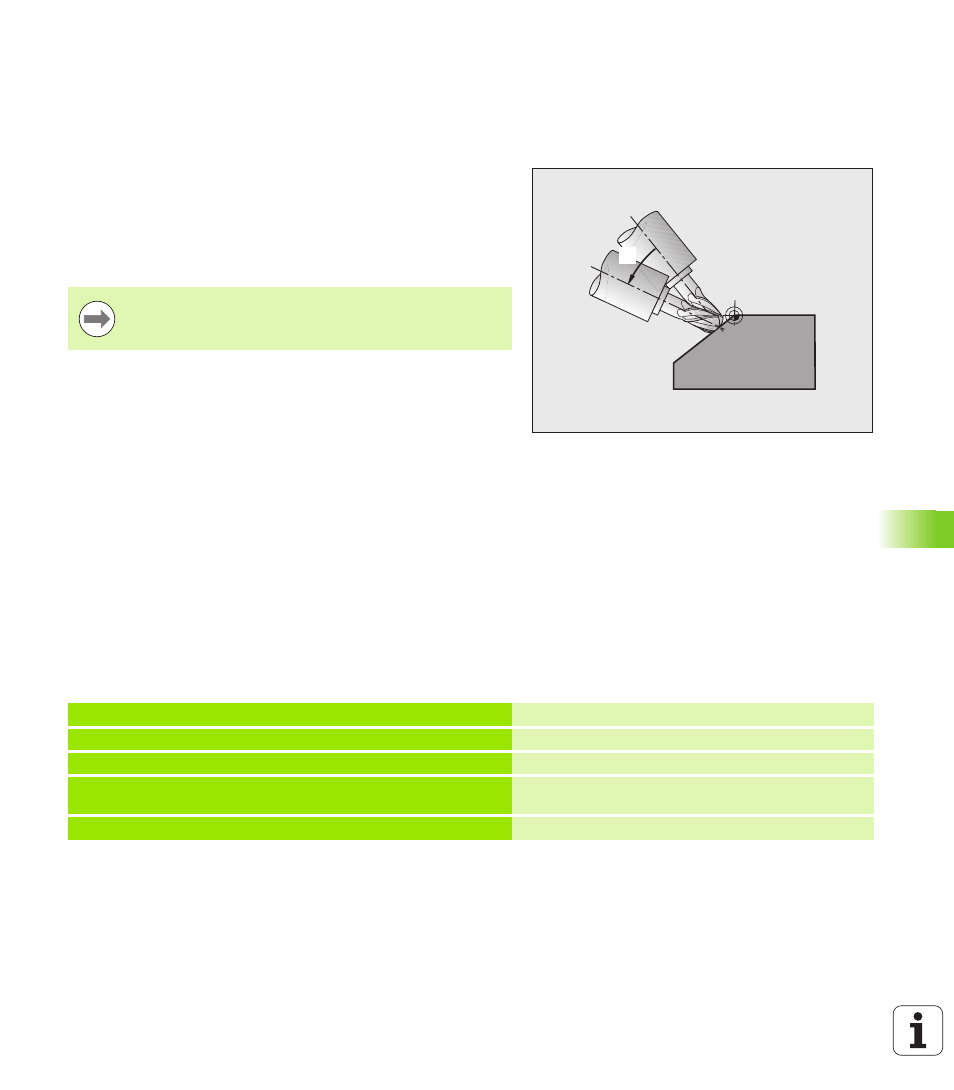

o 12.3 Fresatura inclinata nel piano
ruotato
Funzione
In collegamento con le nuove funzioni PLANE e M128, si può eseguire la
fresatura inclinata in un piano di lavoro ruotato. A questo scopo si
dispone di due definizioni possibili:
 Fresatura inclinata con spostamento incrementale di un asse
rotativo
 Fresatura inclinata mediante vettori normali
Fresatura inclinata con spostamento
incrementale di un asse rotativo
 Disimpegno utensile
 Definizione di una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
 Mediante un blocco lineare definizione incrementale dello
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
 Attivazione della funzione M128
Blocchi esemplificativi NC
IB
La fresatura inclinata nel piano ruotato funziona solo con
frese a raggio frontale.
...
N12 G00 G40 Z+50 * Posizionamento ad altezza di sicurezza
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F900 * Definizione e attivazione della funzione PLANE
N14 G01 G91 F1000 B-17 M128 * Impostazione dell’angolo di inclinazione, attivare
M128
... Definizione della lavorazione nel piano ruotato
