Definizione del comportamento nel
posizionamento della funzione PLANE
Introduzione
Indipendentemente dalla funzione PLANE utilizzata per definire il piano
di lavoro ruotato, le seguenti funzioni sono sempre disponibili per il
comportamento nel posizionamento:
Posizionamento automatico
Selezione delle possibilità di posizionamento alternative
Selezione del tipo di conversione

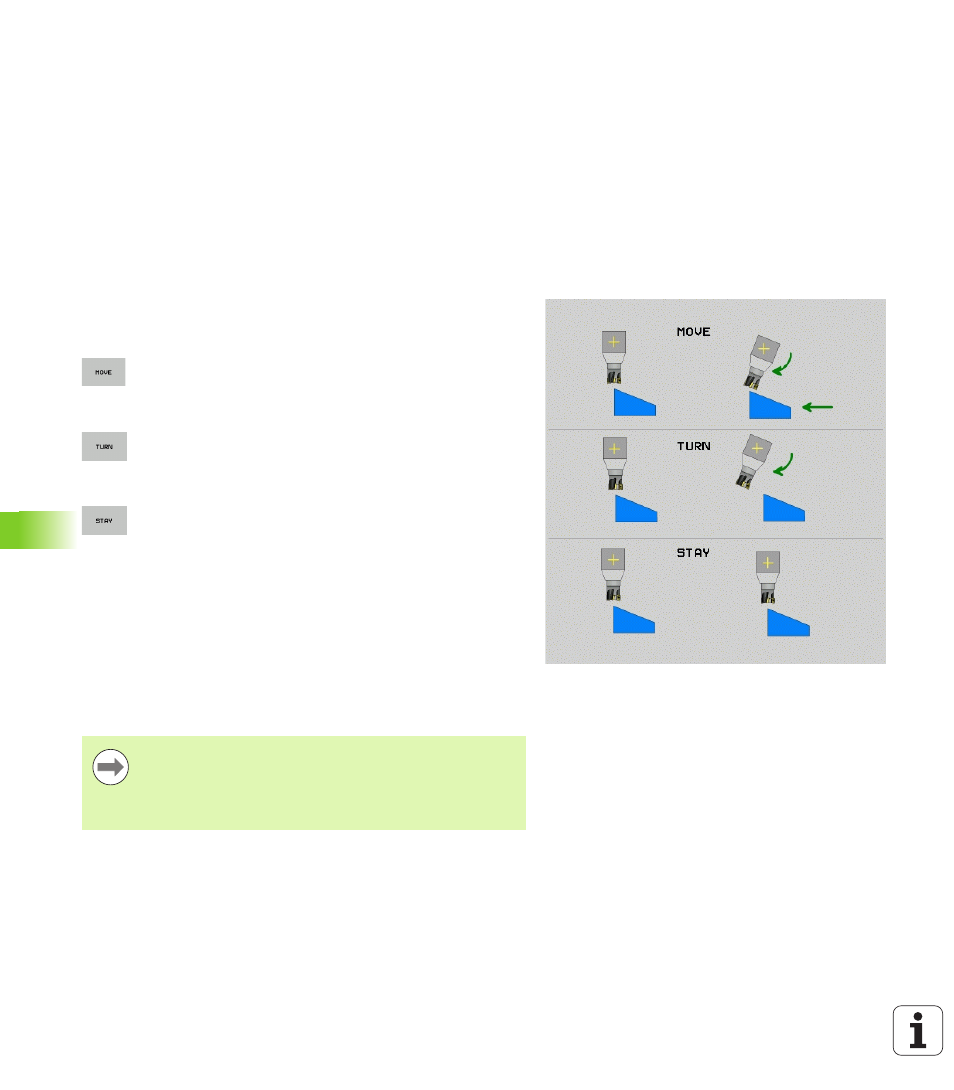

Posizionamento automatico: MOVE/TURN/STAY (immissione
obbligatoria)
Dopo che tutti i parametri per la definizione del piano sono stati inseriti,
si deve definire il modo in cui gli assi rotativi si devono orientare sui
valori calcolati:
La funzione PLANE deve ruotare automaticamente gli
assi rotativi sui valori calcolati, la posizione relativa tra
pezzo e utensile rimane invariata. Il TNC esegue un
movimento di compensazione negli assi lineari
La funzione PLANE deve orientare automaticamente
gli assi rotativi sui valori calcolati, mentre il TNC
posiziona solo gli assi rotativi. Il TNC non esegue
alcun movimento di compensazione negli assi lineari
Gli assi rotativi vengono orientati con un successivo
blocco di posizionamento separato
Se si seleziona l'opzione MOVE (funzione PLANE di rotazione con
movimento di compensazione automatico), si devono ancora definire
i seguenti due parametri Dist. punto rotaz. da punta UT e
Avanzamento? F=
.
Se si seleziona l'opzione TURN (funzione PLANE di rotazione automatica
senza movimento di compensazione), si devono ancora definire i
seguenti parametri Lunghezza ritorno MB e Avanzamento? F=.
In alternativa a un avanzamento F definito direttamente con un valore
numerico, il movimento di orientamento può anche essere eseguito
con FMAX (rapido) o FAUTO (avanzamento dal blocco T).
Se si impiega la funzione PLANE AXIAL in collegamento con
STAY
, gli assi rotativi devono essere orientati in un blocco
di posizionamento separato dopo la funzione PLANE
(vedere "Orientamento degli assi rotativi in un blocco
separato" a pagina 448).
