HEIDENHAIN iTNC 530 429
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
12.2 Funzione PLANE: rotazione del
piano di lavoro (opzione
software 1)
Introduzione
Con la funzione PLANE (ingl. plane = piano) si dispone di una potente
funzione con cui è possibile definire in modi differenti i piani di lavoro
ruotati.
Tutte le funzioni PLANE disponibili nel TNC descrivono il piano di lavoro
desiderato in modo indipendente dagli assi rotativi effettivamente
presenti sulla macchina. Sono disponibili le seguenti possibilità:
Le funzioni per la rotazione del piano di lavoro devono
essere abilitate dal costruttore della macchina.
Tutte le funzioni PLANE, ad eccezione di PLANE AXIAL,
possono essere impiegate soltanto con l'asse utensile Z.
La funzione PLANE può essere impiegata solo su macchine
dotate di almeno due assi rotativi (tavola o/e testa).
Eccezione: la funzione PLANE AXIAL può essere impiegata
anche se sulla macchina è disponibile oppure attivo un
solo asse rotativo.

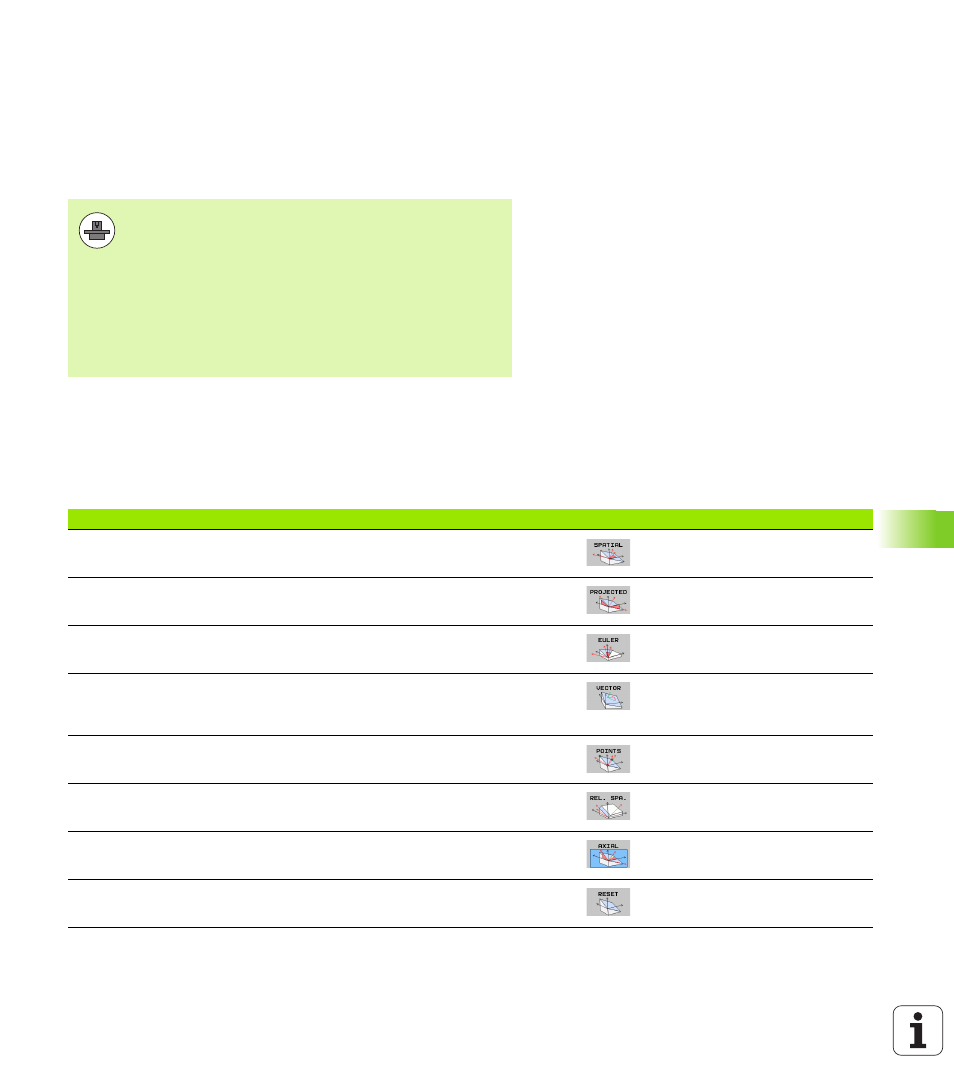

Funzione Parametri necessari Softkey Pagina
SPATIAL Tre angoli solidi SPA, SPB, SPC Pagina 433
PROJECTED Due angoli di proiezione PROPR e PROMIN ed un
angolo di rotazione ROT Pagina 435
EULER Tre angoli di Eulero precessione (EULPR), nutazione
(EULNU) e rotazione (EULROT), Pagina 437
VECTOR Vettore normale per la definizione del piano e
vettore base per la definizione della direzione
dell'asse X ruotato Pagina 439
POINTS Coordinate di tre punti qualsiasi del piano da ruotare Pagina 441
RELATIV Angolo solido unico, con effetto incrementale Pagina 443
AXIAL Fino a tre angoli asse assoluti o incrementali A, B, C Pagina 444
RESET Reset della funzione PLANE Pagina 432
