220 Programmazione: programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo
6.3 Avvicinamento e distacco a/da
un profilo
Punto di partenza e finale
L'utensile raggiunge il primo punto del profilo dal punto di partenza.
Requisiti del punto di partenza:
 programmato senza correzione raggio
 raggiungibile senza collisioni
 vicino al primo punto del profilo
Esempio

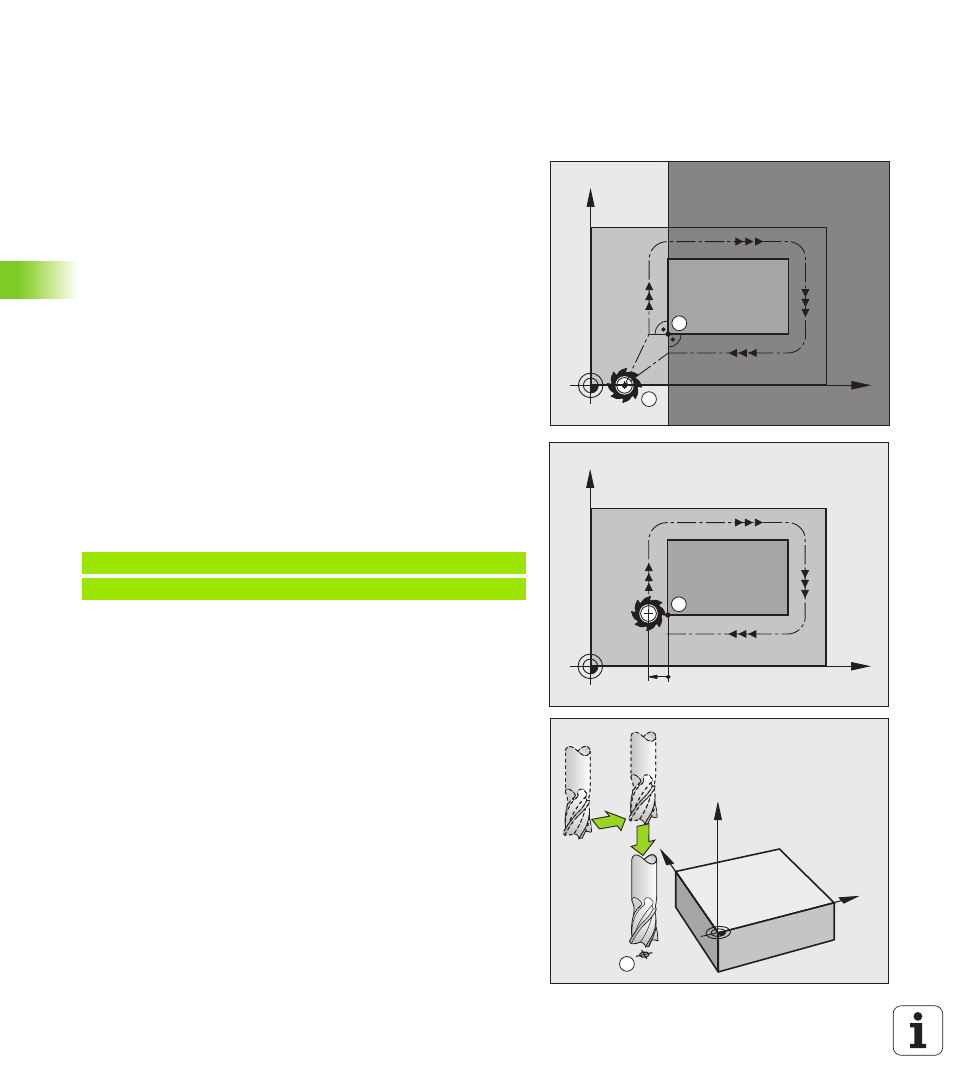

Figura in alto a destra: definendo il punto di partenza nel campo grigio
scuro, il profilo viene danneggiato nell'avvicinamento al primo punto
del profilo.
Primo punto del profilo
Per la traiettoria di posizionamento dell'utensile sul primo punto del
profilo programmare una correzione del raggio.
Posizionamento sul punto di partenza nell'asse del mandrino
Nel posizionamento sul punto di partenza l'utensile deve portarsi,
sull'asse del mandrino, alla profondità di lavoro. In caso di rischio di
collisione effettuare un posizionamento separato dell'asse del
mandrino sul punto di partenza.
Blocchi esemplificativi NC
X
Y
S
A
X
Y
A
G41
Y
X
Z
S
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
