HEIDENHAIN iTNC 530 187
5.2 D
a
ti ut
ensile

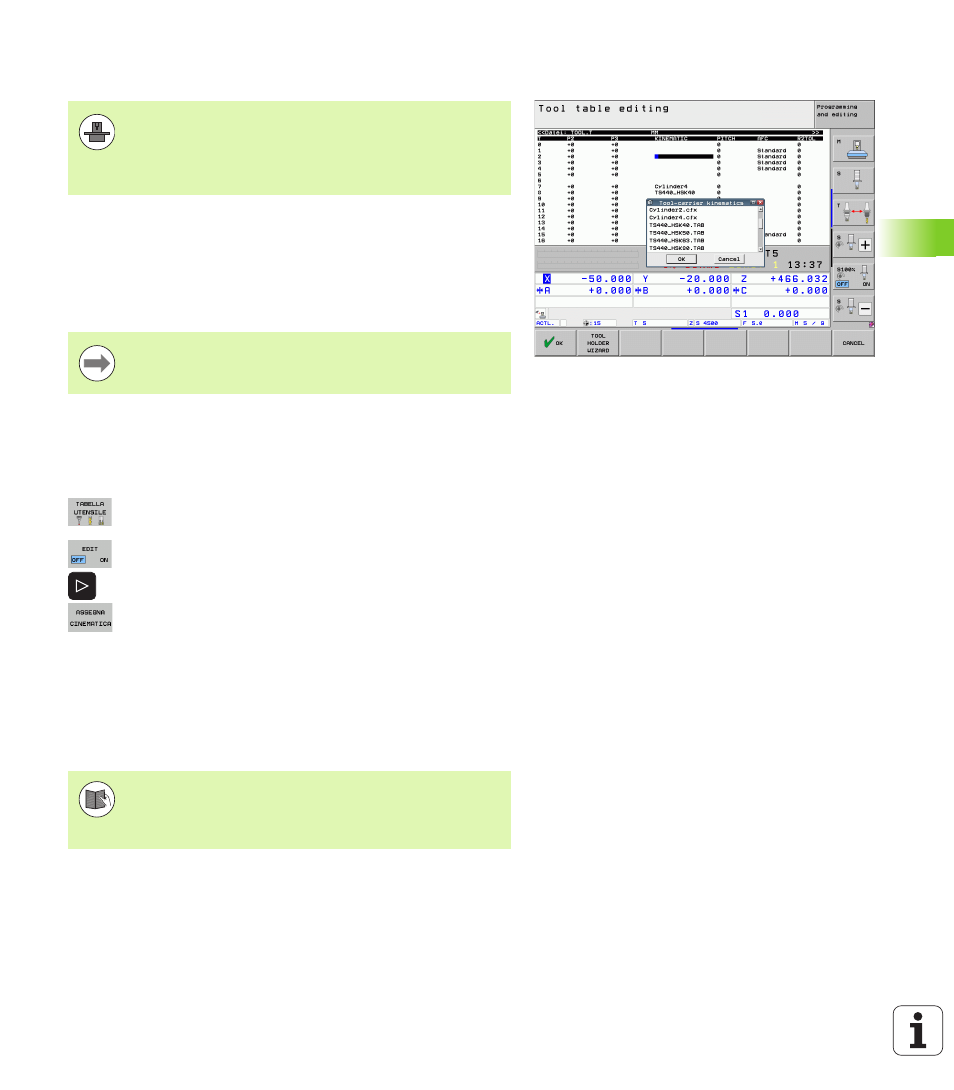

Cinematica dei portautensili
Nella tabella utensili TOOL.T è possibile assegnare nella colonna
KINEMATIC
all'occorrenza ad ogni utensile una cinematica
supplementare dei portautensili. Nel caso più semplice tale cinematica
dei portautensili può simulare il serraggio per considerarlo nel controllo
anticollisione dinamico. Tramite questa funzione è inoltre possibile
integrare in modo semplicissimo le teste ad angolo nella cinematica
della macchina.
Assegnazione della cinematica del portautensili
Per assegnare una cinematica di portautensili ad un utensile,
procedere come descritto di seguito:
 Selezionare uno dei modi operativi Macchina
 Selezione della tabella utensili: premere il softkey
TABELLA UTENSILE
 Impostare il softkey EDIT su "ON"
 Selezionare l'ultimo livello softkey
 Visualizzazione della lista della cinematica disponibile:
il TNC visualizza tutte le cinematiche dei portautensili
(file .TAB) e tutte le cinematiche dei portautensili già
parametrizzate dall'operatore (file CFX). Viene inoltre
visualizzata nella finestra di selezione l'anteprima
della cinematica dei supporti momentaneamente
attiva
 Selezionare con i tasti cursore la cinematica
desiderata e confermare con il softkey OK
Per poter calcolare la cinematica dei portautensili, il TNC
deve essere adattato dal costruttore della macchina. In
particolare il costruttore della macchina deve disporre di
relative cinematiche dei supporti o portautensili
parametrizzabili. Consultare il manuale della macchina!
HEIDENHAIN mette a disposizione le cinematiche dei
portautensili per sistemi di tastatura HEIDENHAIN.
Rivolgersi all'occorrenza a HEIDENHAIN.
Tenere presente anche le istruzioni per la gestione dei
portautensili in combinazione con il monitoraggio
anticollisione dinamico DCM: Vedere "Gestione
portautensili (opzione software DCM)" a pagina 383.
