HEIDENHAIN iTNC 530 615
1

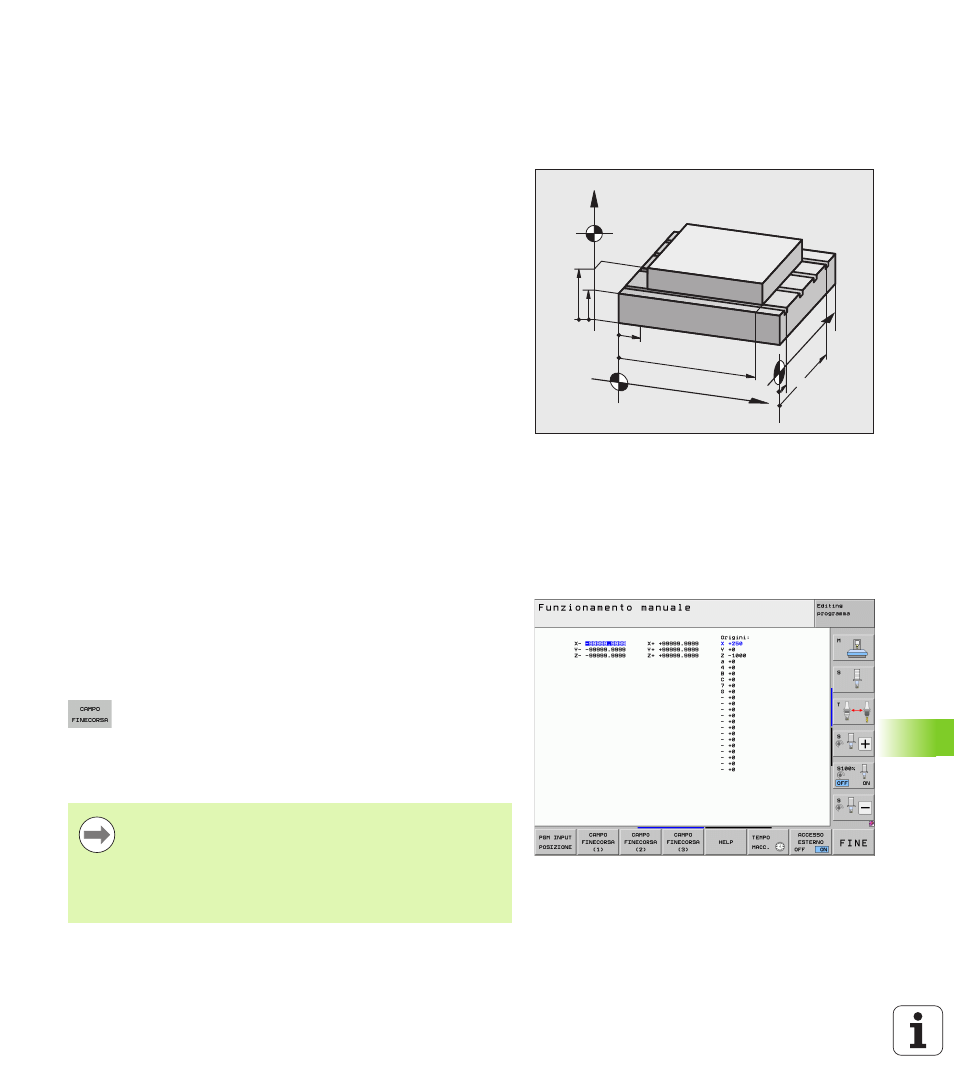

7.14 Limitazione delle corse, visualizzazione dell'or
igine
17.14 Limitazione delle corse,
visualizzazione dell'origine
Applicazione
Nell'ambito del campo di spostamento massimo è possibile limitare il
percorso di spostamento effettivamente utilizzabile per gli assi delle
coordinate.
Esempio d'impiego: protezione del divisore da collisioni
Il campo massimo di spostamento viene limitato mediante finecorsa
software. La corsa effettivamente utilizzabile viene limitata con la
funzione MOD CAMPO FINECORSA: si impostano i valori massimi
degli assi in direzione positiva e negativa, riferiti all'origine della
macchina. Se la macchina è prevista con più campi di spostamento si
possono definire separatamente i limiti dei singoli campi di
spostamento (softkey da CAMPO FINECORSA (1) a CAMPO
FINECORSA (3)).
Lavorare senza limitazione del campo di
spostamento
Per gli assi di coordinate da spostare senza limiti, impostare quale
CAMPO FINECORSA il percorso di spostamento massimo del TNC
(+/- 99999 mm).
Rilevamento e impostazione del campo
massimo di spostamento
 Selezionare la visualizzazione di posizione REF
 Raggiungere le posizioni finali positive e negative desiderate sugli
assi X, Y, Z
 Prendere nota dei valori con il relativo segno
 Selezionare le funzioni MOD: premere il tasto MOD
 Impostazione dei limiti del campo di spostamento:
premere il softkey CAMPO FINECORSA. Impostare i
valori annotati quali limiti per gli assi
 Abbandonare la funzione MOD: premere il softkey
FINE
Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
Le correzioni del raggio dell'utensile attive non vengono
tenute in considerazione in caso di limitazione del campo
di spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono considerati dopo il posizionamento
sugli indici di riferimento.
