Lavorazione completa di spigoli aperti: M98

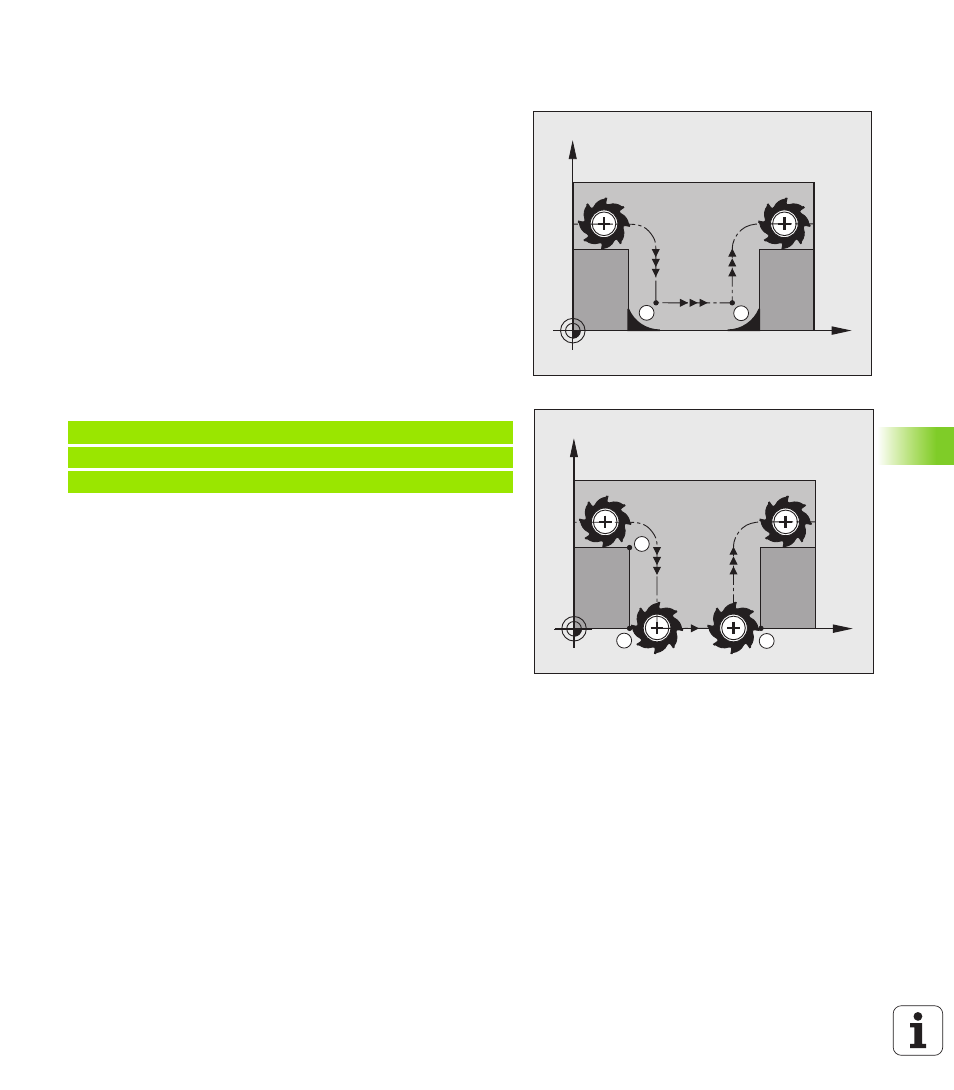

Comportamento standard
Negli angoli interni il TNC calcola l'intersezione delle traiettorie della
fresa, portando l'utensile da questo punto nella nuova direzione.
Quando il profilo sugli angoli è aperto, questo comportamento implica
una lavorazione incompleta:
Comportamento con M98
Con la funzione ausiliaria M98 il TNC fa avanzare l'utensile finché ogni
punto del profilo risulti effettivamente lavorato.
Attivazione
La funzione M98 è attiva solo nei blocchi di programma nei quali viene
programmata.
La funzione M98 diventa attiva alla fine del blocco.
Blocchi esemplificativi NC
Posizionamento progressivo della fresa sui punti del profilo 10, 11 e
12:
X
Y
S S
X
Y
11 12
10
N100 G01 G41 X ... Y ... F ... *
N110 X ... G91 Y ... M98 *
N120 X+ ... *
