198 Programmazione: utensili
5.2 D
a
ti ut
ensile

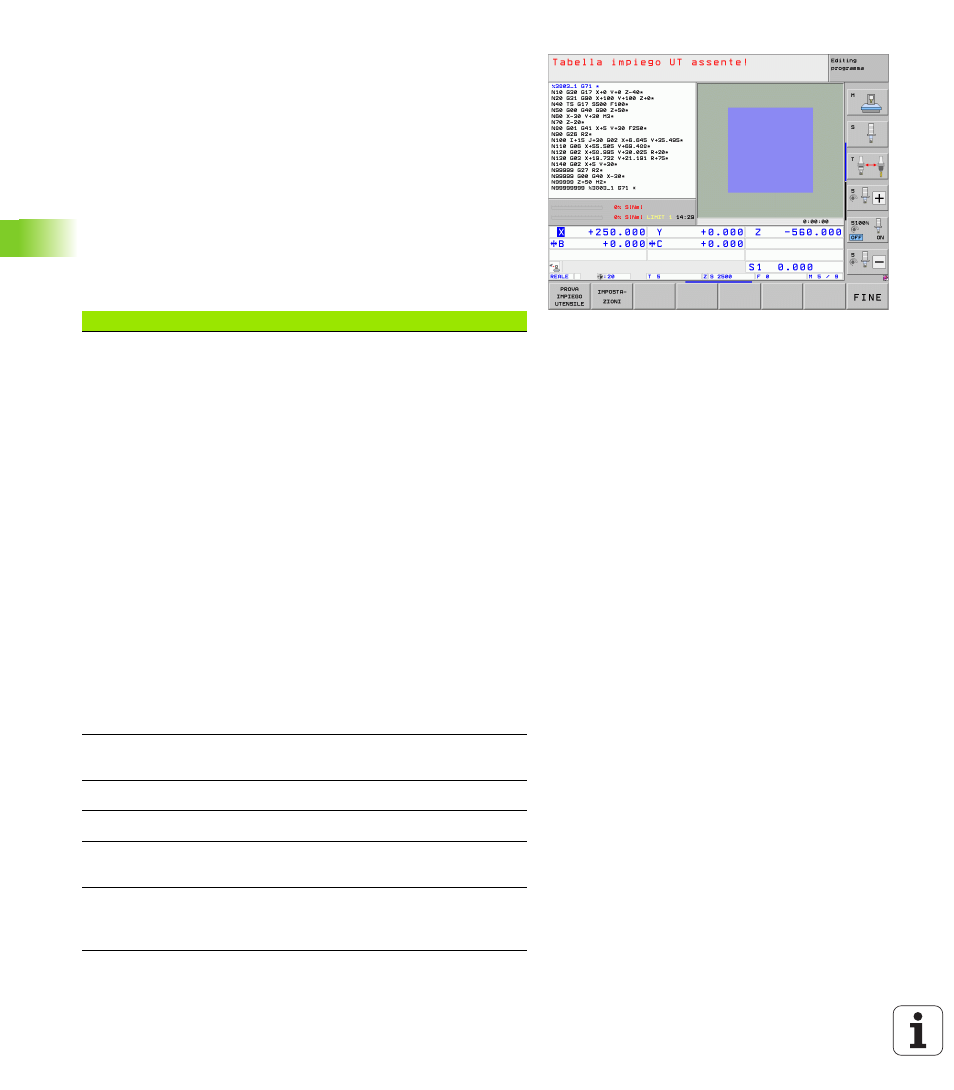

Applicazione di prova impiego utensile
Tramite i softkey IMPIEGO UTENSILE e PROVA IMPIEGO UTENSILE,
prima di avviare un programma si può controllare nel modo operativo
Esecuzione se gli utensili impiegati nel programma selezionato
dispongono ancora di una durata residua sufficiente. Il TNC confronta
i valori reali di durata della tabella utensili con i valori nominali del file
di impiego utensili.
Dopo che il softkey PROVA IMPIEGO UTENSILE è stato premuto, il
TNC visualizza il risultato della prova di impiego in una finestra in primo
piano. Chiudere la finestra in primo piano con il tasto CE.
Il TNC salva i tempi di impiego utensile in un file separato con
estensione pgmname.H.T.DEP. (vedere "Modifica impostazione MOD
File dipendenti" a pagina 606). Il file di impiego utensili generato
contiene le seguenti informazioni:
Colonna Significato
TOKEN  TOOL : tempo di impiego utensili per TOOL
CALL . Le registrazioni sono elencate in
ordine cronologico
 TTOTAL : tempo totale d'impiego di un
utensile
 STOTAL : chiamata di un sottoprogramma
(inclusi i cicli); le registrazioni sono elencate
in ordine cronologico
 TIMETOTAL : il tempo di lavorazione totale del
programma NC viene registrato nella
colonna WTIME. Nella colonna PATH il TNC
riporta il nome del percorso del
corrispondente programma NC. La colonna
TIME
contiene la somma di tutte le
registrazioni TIME (solo con mandrino on e
senza movimenti in rapido). Il TNC imposta
a 0 tutte le altre colonne
 TOOLFILE : nella colonna PATH il TNC riporta il
nome del percorso della tabella utensili con
cui è stata eseguita la prova del programma.
In questo modo il TNC può rilevare durante
la prova di impiego utensile se la prova del
programma è stata eseguita con TOOL.T
TNR Numero di utensile (–1: ancora nessun
utensile cambiato)
IDX Indice utensile
NAME Nome utensile dalla tabella utensili
TIME Tempo di impiego in secondi (tempo di
avanzamento)
WTIME Tempo di impiego in secondi (tempo di
impiego globale da cambio utensile a cambio
utensile)
