HEIDENHAIN iTNC 530 59
2.3 Definizione sag
o
ma P
A
T
TERN DEF

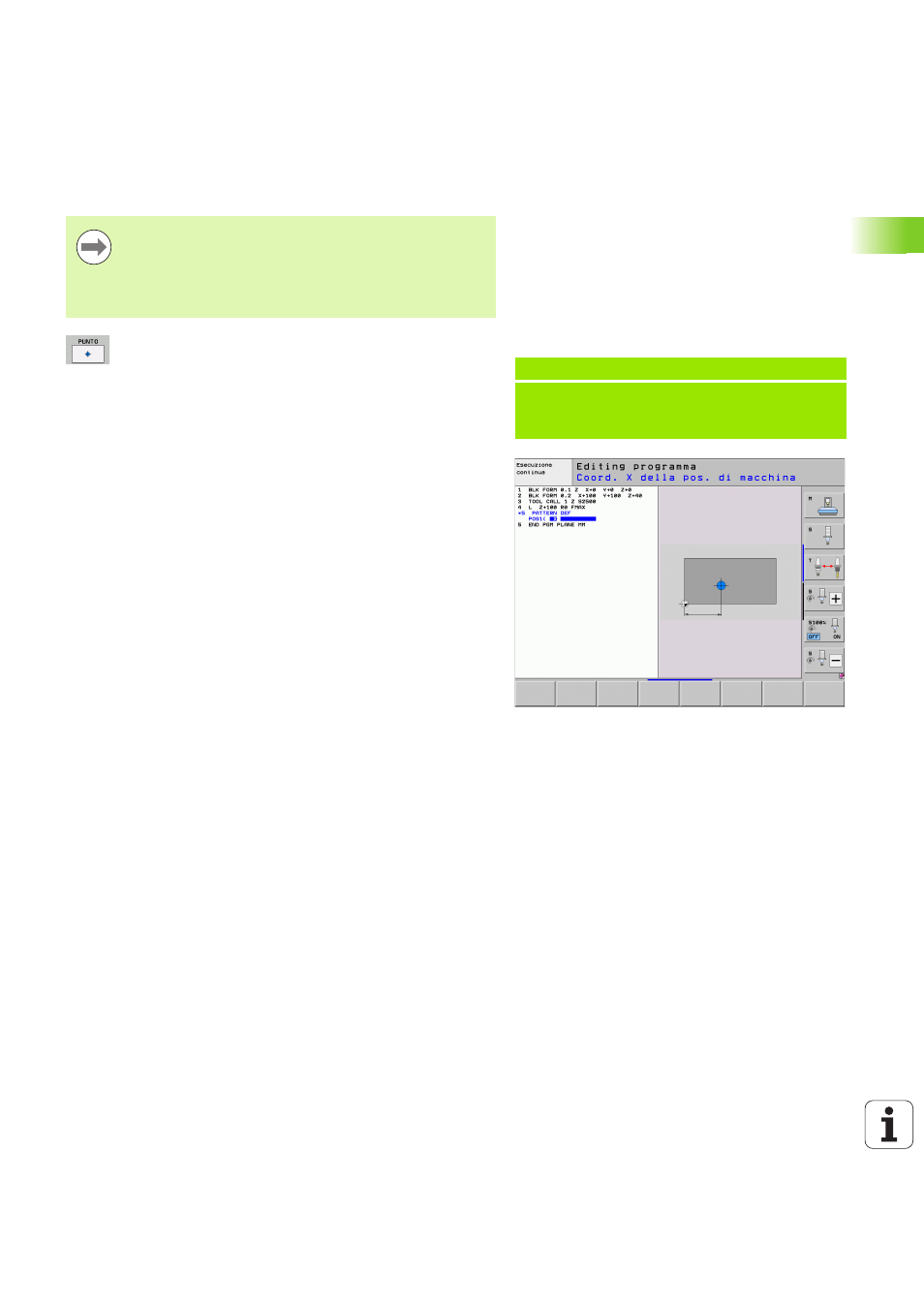

Definizione di singole posizioni di lavorazione
 Coord. X della pos. di macchina (in valore assoluto):
inserire la coordinata X
 Coord. Y della pos. di macchina (in valore assoluto):
inserire la coordinata Y
 Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Si possono inserire al massimo 9 posizioni di lavorazione,
confermare ogni volta il valore inserito con il tasto ENT.
Se si definisce una Superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
