.3 SPIANA
TURA (ciclo 230, DIN/ISO:
G230)
Parametri ciclo
 PUNTO DI PARTENZA 1º ASSE Q225 (in valore assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
 PUNTO DI PARTENZA 2º ASSE Q226 (in valore assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
 PUNTO DI PARTENZA 3º ASSE Q227 (in valore assoluto):
altezza nell’asse del mandrino alla quale si esegue la
spianatura. Campo di immissione da -99999,9999 a
99999,9999
 LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse principale del piano di lavoro, riferita al
PUNTO DI PARTENZA 1º ASSE. Campo di
immissione da 0 a 99999,9999
 LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse secondario del piano di lavoro, riferita al
PUNTO DI PARTENZA 2º ASSE. Campo di
immissione da 0 a 99999,9999
 NUMERO DI PASSATE Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della
larghezza. Campo di immissione da 0 a 99999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante lo spostamento
dalla distanza di sicurezza alla profondità di fresatura
in mm/min. Campo di immissione da 0 a 99999,9999,
in alternativa FAUTO, FU, FZ
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999.9999, in
alternativa FAUTO, FU, FZ
 AVANZAMENTO TRASVERSALE Q209: velocità dell'utensile
nello spostamento alla linea successiva in mm/min;
procedendo trasversalmente nel materiale, Q209
deve essere inferiore a Q207; procedendo
trasversalmente nello spazio libero, Q209 può essere
maggiore di Q207. Campo di immissione da 0 a
99999,9999, in alternativa FAUTO, FU, FZ
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine del
ciclo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
Esempio: blocchi NC
71 CYCL DEF 230 SPIANATURA
Q225=+10 ;PUNTO PART. 1° ASSE
Q226=+12 ;PUNTO PART. 2° ASSE
Q227=+2.5 ;PUNTO PART. 3° ASSE
Q218=150 ;LUNGHEZZA 1° LATO
Q219=75 ;LUNGHEZZA 2° LATO
Q240=25 ;NUMERO TAGLI
Q206=150 ;AVANZ. INCREMENTO
Q207=500 ;AVANZAM. FRESATURA
Q209=200 ;AVANZ. TRASVERSALE
Q200=2 ;DISTANZA SICUREZZA

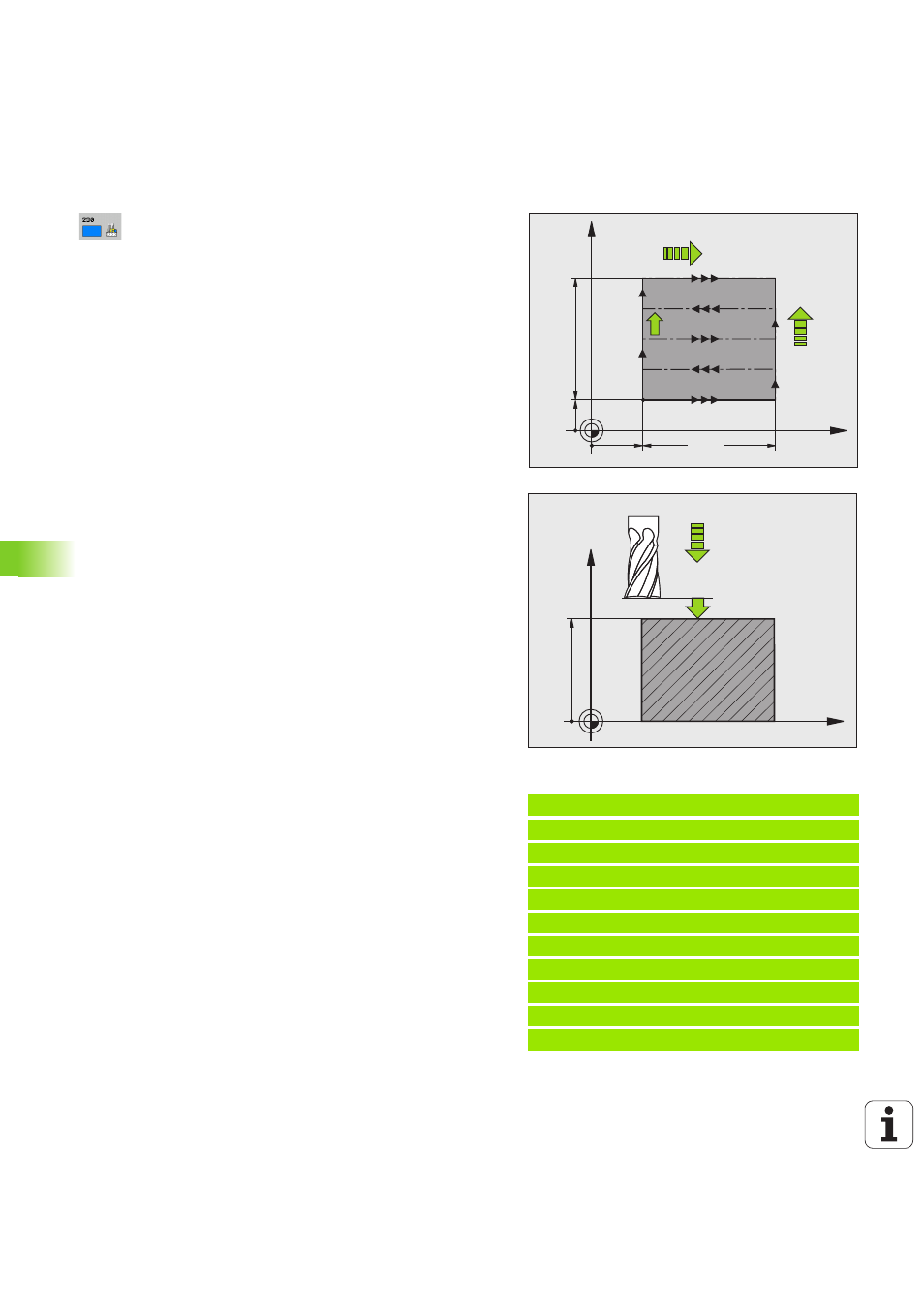

X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
