HEIDENHAIN iTNC 530 457

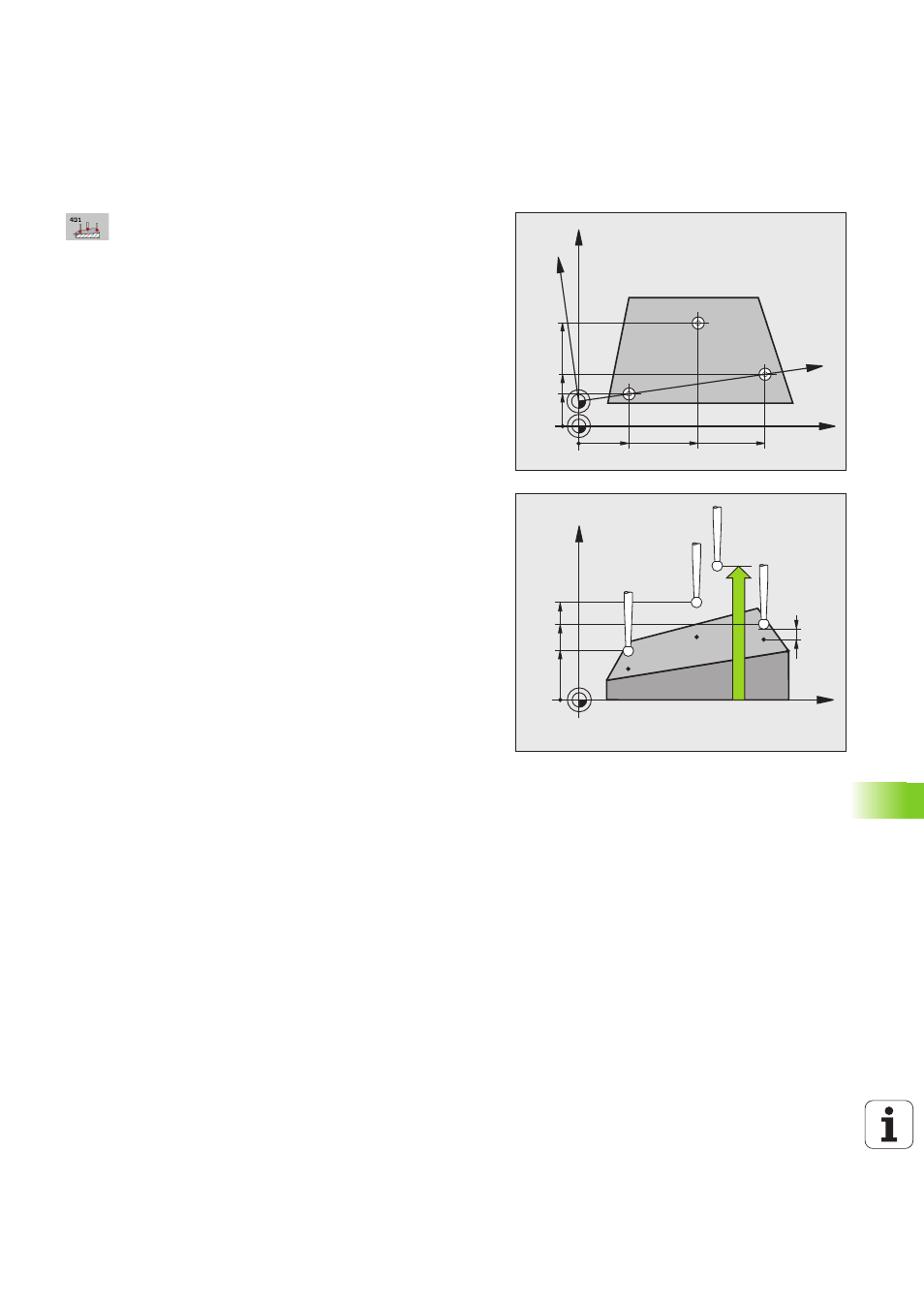

16.13 MISURAZIONE PIANO
(ciclo
431, DIN/ISO:
G431)
Parametri ciclo
 1° PUNTO MIS. 1° ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 1° PUNTO MIS. 2° ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
 1º PUNTO MIS. 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
 2° PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 2° PUNTO MIS. 2° ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
 2º PUNTO MIS. 3º ASSE Q295 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
 3° PUNTO MIS. 1º ASSE Q296 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 3° PUNTO MIS. 2º ASSE Q297 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
 3º PUNTO MIS. 3º ASSE Q298 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265 Q296
Y'
X'
X
Z
Q298
Q295
Q294
Q260
MP6140
+
Q320
