364 Cicli di tastatura: rilevamento automatico delle origini
15.2 ORIGINE SU CENTR
O
SCANALA
TURA (ciclo 408, DIN/ISO:
G408,
funzione FCL 3)
Per la programmazione
Parametri ciclo
 CENTRO 1º ASSE Q321 (in valore assoluto): centro della
scanalatura nell’asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 CENTRO 2° ASSE Q322 (in valore assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 LARGHEZZA SCANALATURA Q311 (in valore incrementale):
larghezza della scanalatura indipendentemente dalla
posizione nel piano di lavoro. Campo di immissione da
0 a 99999,9999
 ASSE MISURATO (1=1. / 2=2.) Q272: asse del piano di
lavoro in cui deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
 MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Attenzione Pericolo di collisione!
Per evitare collisioni tra il tastatore e il pezzo, inserire per
la larghezza della scanalatura un valore approssimato per
difetto.
Se la larghezza della scanalatura e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della scanalatura. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i due punti da misurare.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.

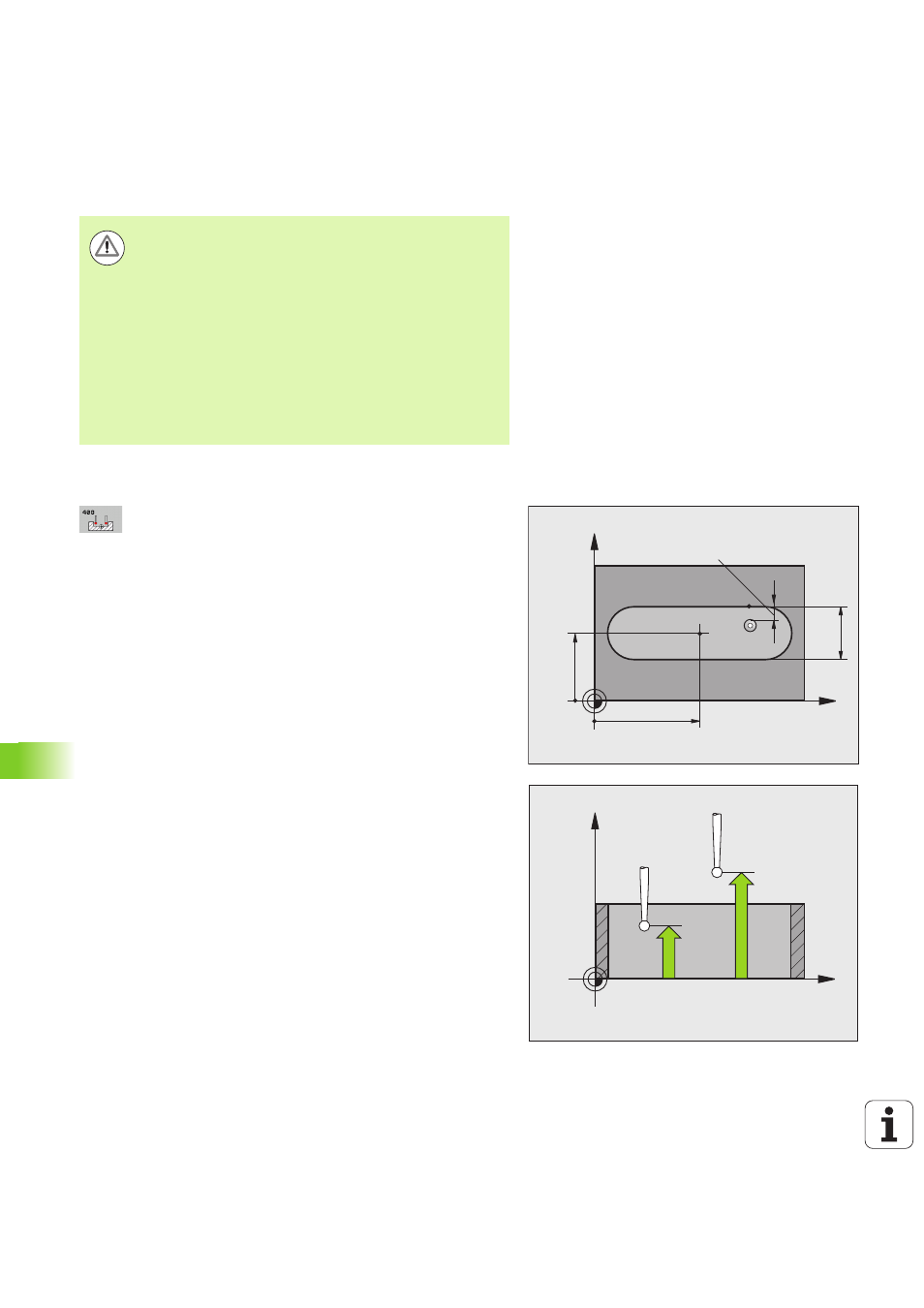

X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
