18.4 MISURA CINEMATICA
(ciclo 451, DIN/ISO: G451,
opzione)
Esecuzione del ciclo

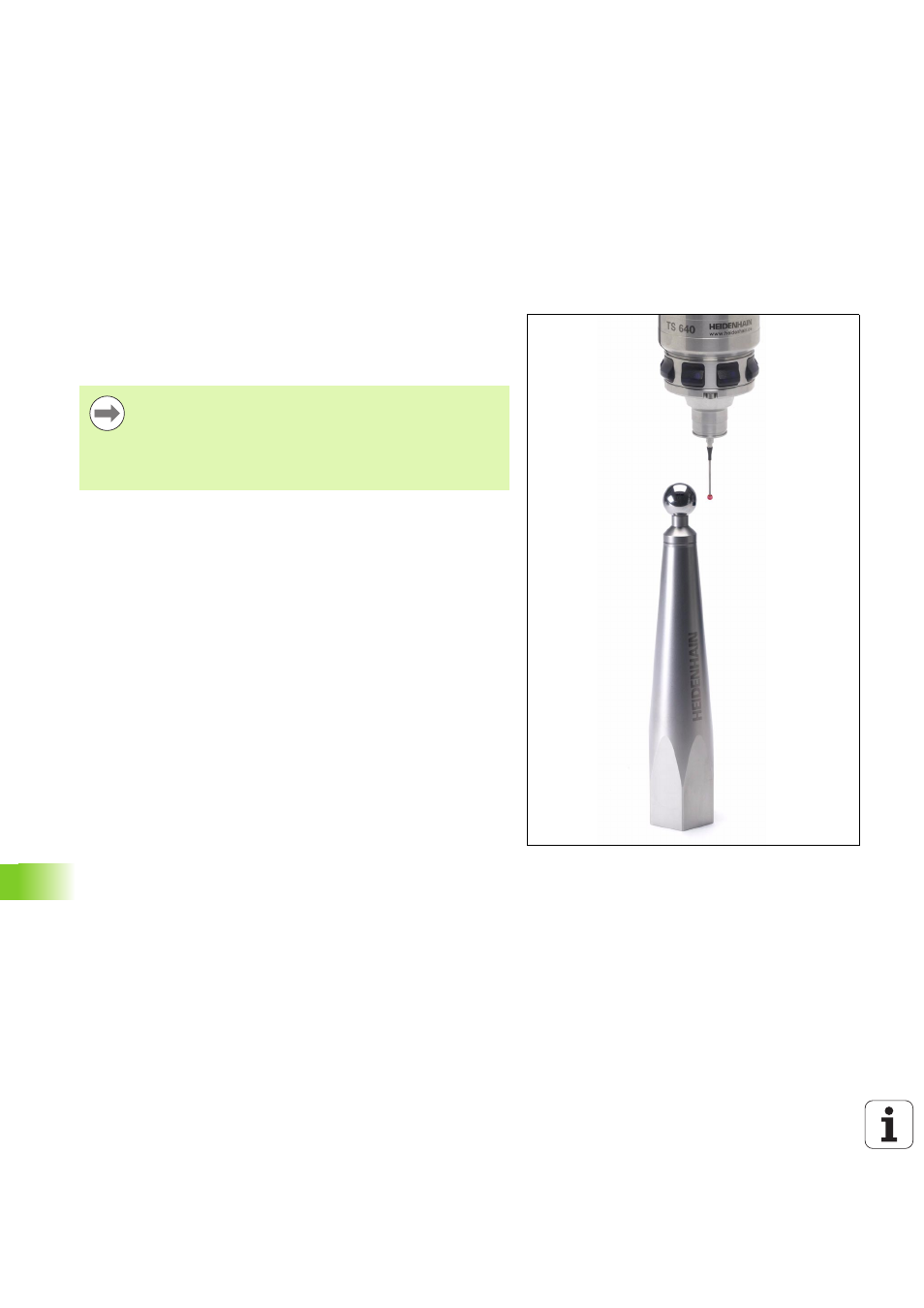

Con il ciclo di tastatura 451 si può controllare la cinematica della
macchina e se necessario ottimizzarla. Con il sistema di tastatura 3D
TS misurare una sfera calibrata HEIDENHAIN fissata sulla tavola della
macchina.
Il TNC determina la precisione statica di rotazione. Il software
minimizza gli errori nello spazio derivanti dai movimenti di rotazione e
memorizza automaticamente la geometria della macchina al termine
del processo di misura nelle rispettive costanti macchina della
descrizione della cinematica.
1 Serrare la sfera calibrata, facendo attenzione a evitare le collisioni
2 Nel modo operativo Funzionamento manuale definire l'origine al
centro della sfera o se è definito Q431=1 o Q431=3: eseguire
manualmente il posizionamento nell'asse del tastatore sopra la
sfera calibrata e nel piano di lavoro al centro della sfera
3 Selezionare il modo operativo di esecuzione del programma e
avviare il programma di calibrazione
HEIDENHAIN consiglia l'impiego di sfere calibrate KKH
250 (codice di ordinazione 655 475-01) o KKH 100 (codice
di ordinazione 655 475-02) , che presentano una
particolare rigidità e che sono state appositamente
costruite per la calibrazione della macchina. Contattare
eventualmente a questo proposito HEIDENHAIN.
