HEIDENHAIN iTNC 530 367
15.3 ORIGINE SU CENTR
O
ISOLA (ciclo
409, DIN/ISO:
G409, funzione FCL 3)
15.3 ORIGINE SU CENTRO ISOLA
(ciclo 409, DIN/ISO: G409,
funzione FCL 3)

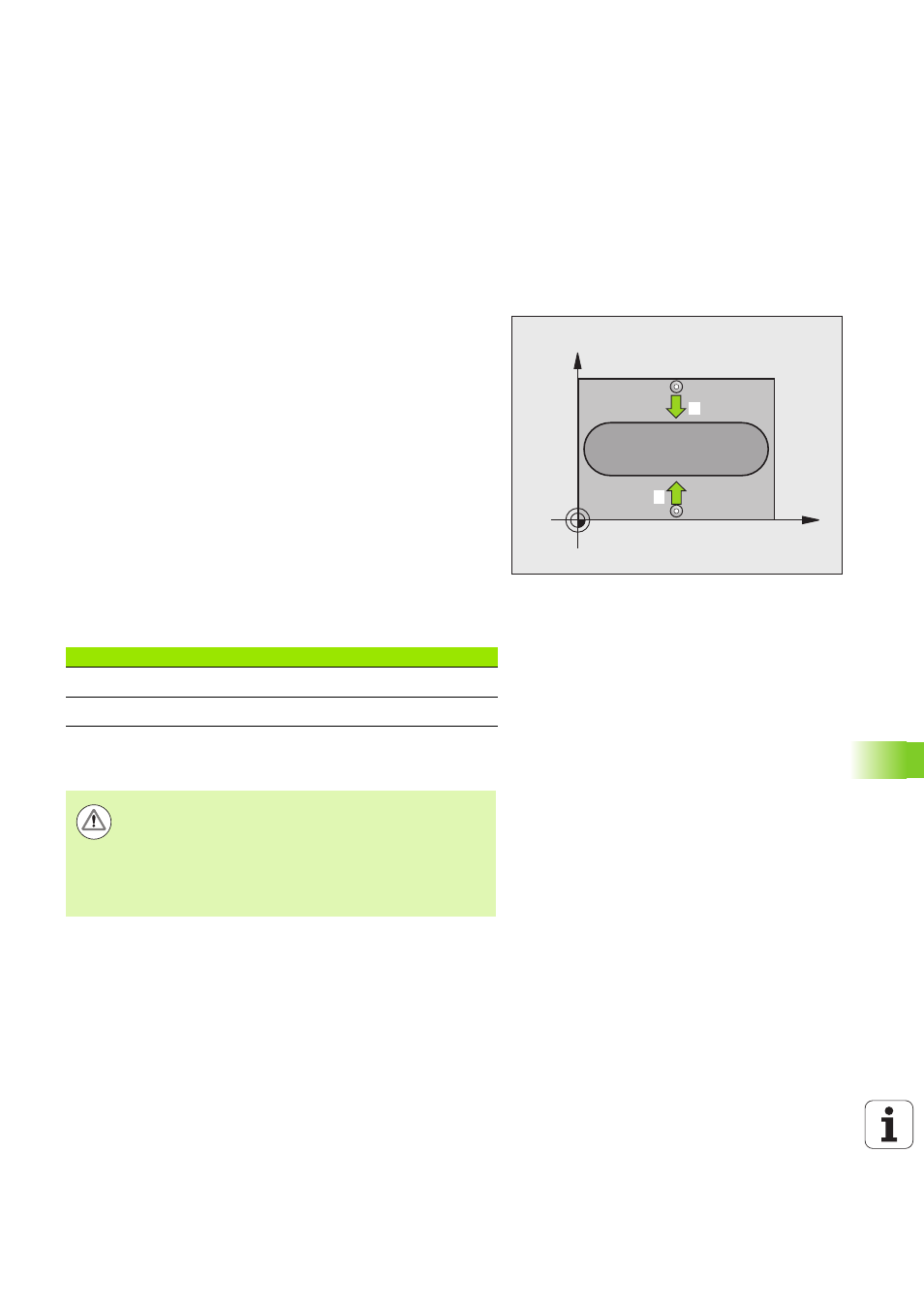

Esecuzione del ciclo
Il ciclo di tastatura 409 rileva il centro di un'isola e imposta questo
centro quale origine. In alternativa il TNC può registrare questo centro
in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 336) sul punto da tastare
1 . Il TNC calcola i punti da tastare
sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)
3 Quindi il tastatore si porta ad altezza di sicurezza sul successivo
punto da tastare
2 ed esegue la seconda tastatura
4 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
362) e salva i valori reali nei parametri Q presentati di seguito
5 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Per la programmazione
X
Y
1
2
Numero parametro Significato
Q166 Valore reale larghezza dell'isola misurata
Q157 Valore reale posizione asse centrale
Attenzione Pericolo di collisione!
Per evitare collisioni tra il tastatore e il pezzo, inserire per
la larghezza dell'isola un valore approssimato per eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
