HEIDENHAIN iTNC 530 443

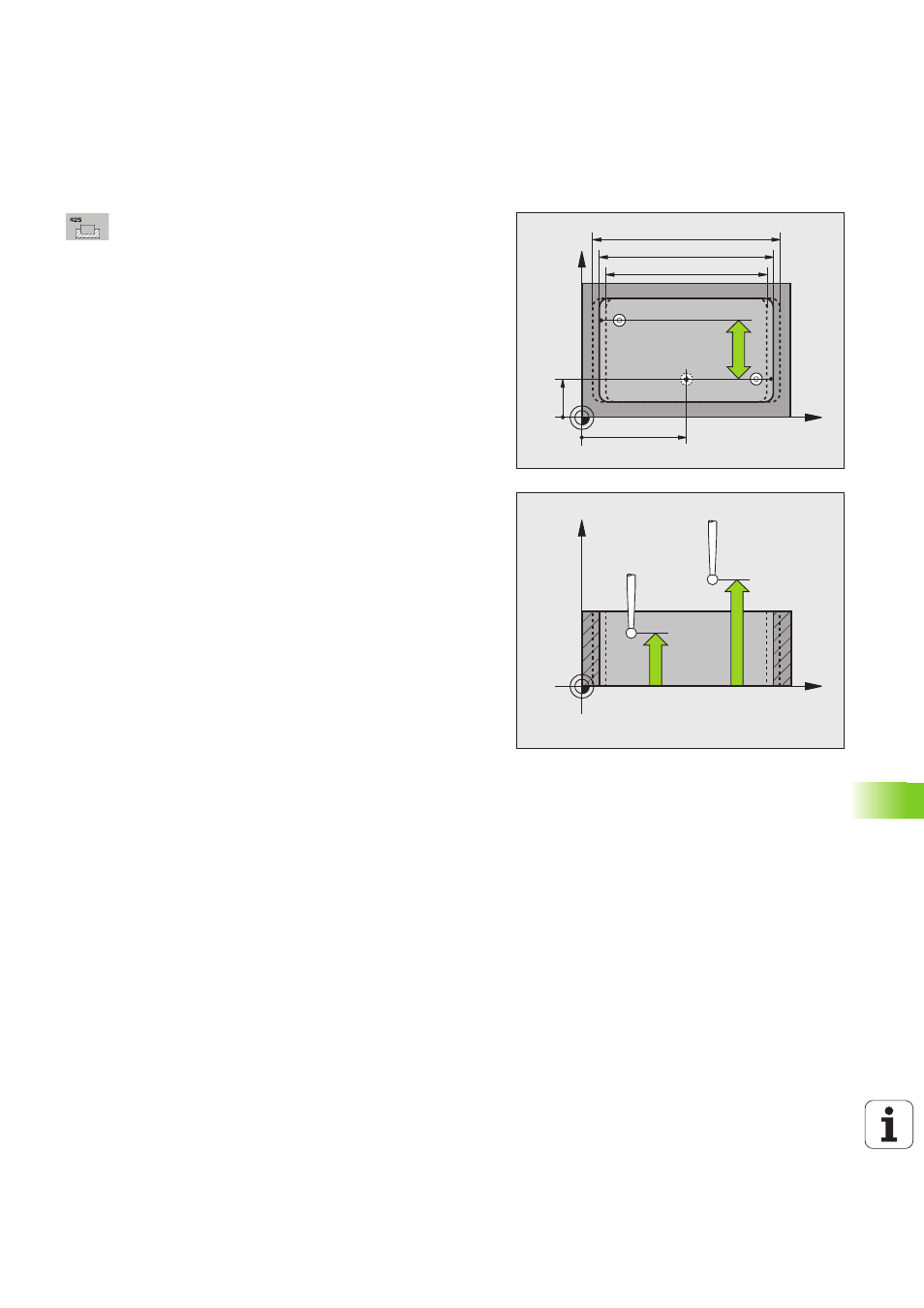

16.9 MISURAZIONE LAR
G
HEZZA IN
TERNA (ciclo 425, DIN/ISO:
G425)
Parametri ciclo
 PUNTO DI PARTENZA 1º ASSE Q328 (in valore assoluto):
punto di partenza della tastatura nell'asse principale
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 PUNTO DI PARTENZA 2º ASSE Q329 (in valore assoluto):
punto di partenza della tastatura nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 OFFSET PER 2ª MISURAZ. Q310 (in valore
incrementale): valore di spostamento del tastatore
prima della seconda misurazione. Impostando 0, il
TNC non sposta il tastatore. Campo di immissione da
-99999,9999 a 99999,9999
 ASSE MISURATO Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
 MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare. Campo di immissione da 0 a
99999,9999
 LIMITE MAX DIMENSIONE Q288: lunghezza massima
ammessa. Campo di immissione da 0 a 99999,9999
 LIMITE MINIMO DIMENSIONE Q289: lunghezza minima
ammessa. Campo di immissione da 0 a 99999,9999
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
