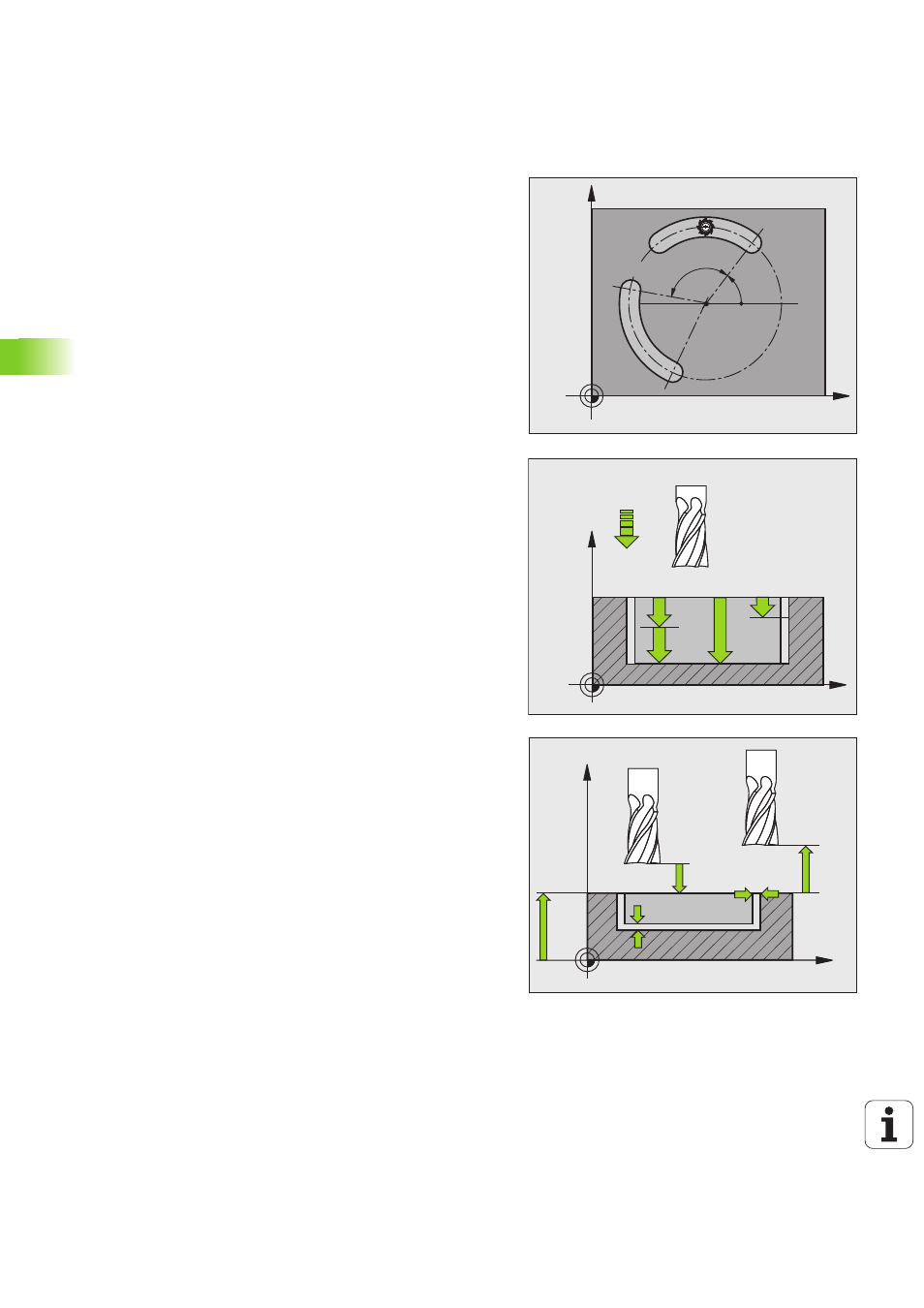

160 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.5 SCANALA
TURA CIR
C
OLARE (ciclo 254, DIN/ISO:
G254)
 CENTRO 2° ASSE Q217 (in valore assoluto): centro del
cerchio parziale nell'asse secondario del piano di
lavoro. Attivo solo se Q367 = 0. Campo di
immissione da -99999,9999 a 99999,9999
 ANGOLO DI PARTENZA Q376 (in valore assoluto): inserire
l’angolo polare del punto di partenza. Campo di
immissione da -360,000 a 360,000
 ANGOLO DI APERTURA SCANALATURA Q248 (in valore
incrementale): inserire l’angolo di apertura della
scanalatura. Campo di immissione da 0 a 360,000
 ANGOLO INCREMENTALE Q378 (in valore incrementale):
angolo con cui tutta la scanalatura viene ruotata. Il
centro di rotazione si trova al centro del cerchio
parziale. Campo di immissione da -360,000 a 360,000
 NUMERO LAVORAZIONI Q377: numero delle lavorazioni
sul cerchio parziale. Campo di immissione da 1 a
99999
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
+0 = fresatura concorde, con rappresentazione
speculare attiva il TNC mantiene tuttavia il modo di
fresatura concorde
in alternativa PREDEF
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo della scanalatura.
Campo di immissione da -99999,9999 a 99999,9999
 PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
 SOVRAMETALLO PROFONDITÀ Q369 (in valore
incrementale): sovrametallo di finitura per la
profondità. Campo di immissione da 0 a 99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FAUTO, FU, FZ
 INCREMENTO PER FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
secondo l'asse del mandrino in finitura. Q338=0:
finitura in una sola passata. Campo di immissione da
0 a 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
