HEIDENHAIN iTNC 530 347
14.4 R
O
T
A
ZIONE BA
SE su due is
ole (ciclo 402, DIN/ISO:
G402)
Parametri ciclo
 1ª ISOLA: CENTRO NEL 1° ASSE (in valore assoluto):
centro della prima isola nell'asse principale del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
 1ª ISOLA: CENTRO NEL 2° ASSE Q269 (in valore
assoluto): centro della prima isola nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
 DIAMETRO ISOLA 1 Q313: diametro approssimativo
della 1ª isola. Introdurre un valore approssimato per
eccesso. Campo di immissione da 0 a 99999,9999
 ALT. MIS. ISOLA 1 NELL'ASSE TS Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione della 1ª isola. Campo
di immissione da -99999,9999 a 99999,9999
 2ª ISOLA: CENTRO NEL 1° ASSE Q270 (in valore
assoluto): centro della seconda isola nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 2ª ISOLA: CENTRO NEL 2° ASSE Q271 (in valore
assoluto): centro della seconda isola nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
 DIAMETRO ISOLA 2 Q314: diametro approssimativo
della 2ª isola. Introdurre un valore approssimato per
eccesso. Campo di immissione da 0 a 99999,9999
 ALT. MIS. ISOLA 2 NELL'ASSE TS Q315 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione della 2ª isola. Campo
di immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF

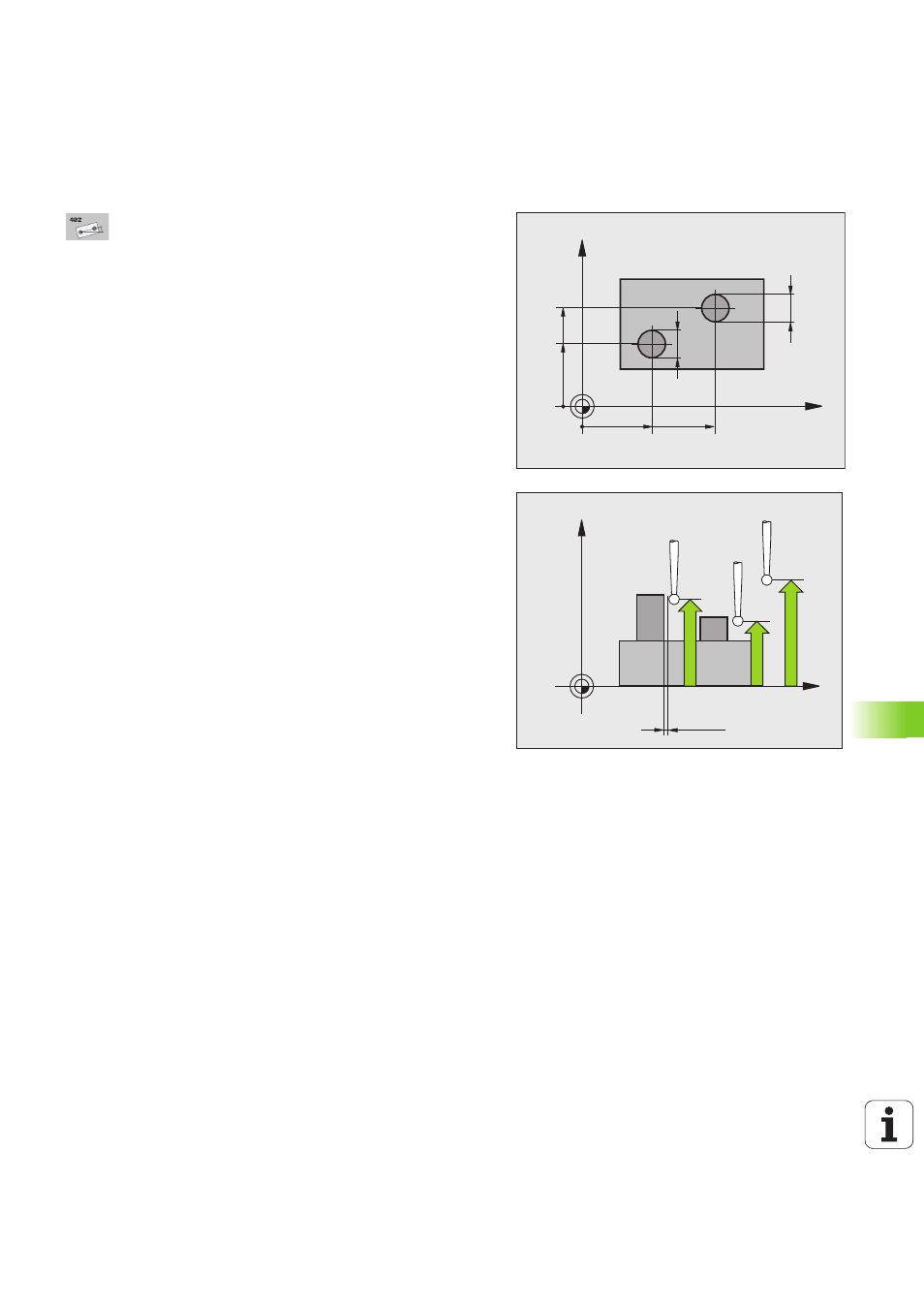

X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
