212 Cicli di lavorazione: profilo tasca, profili sagomati
7.
1
1
SCANALA
TURA PR
OFIL
O FRESA
T
URA TR
OCOID
ALE (ciclo 275,
DIN/ISO:
G275)

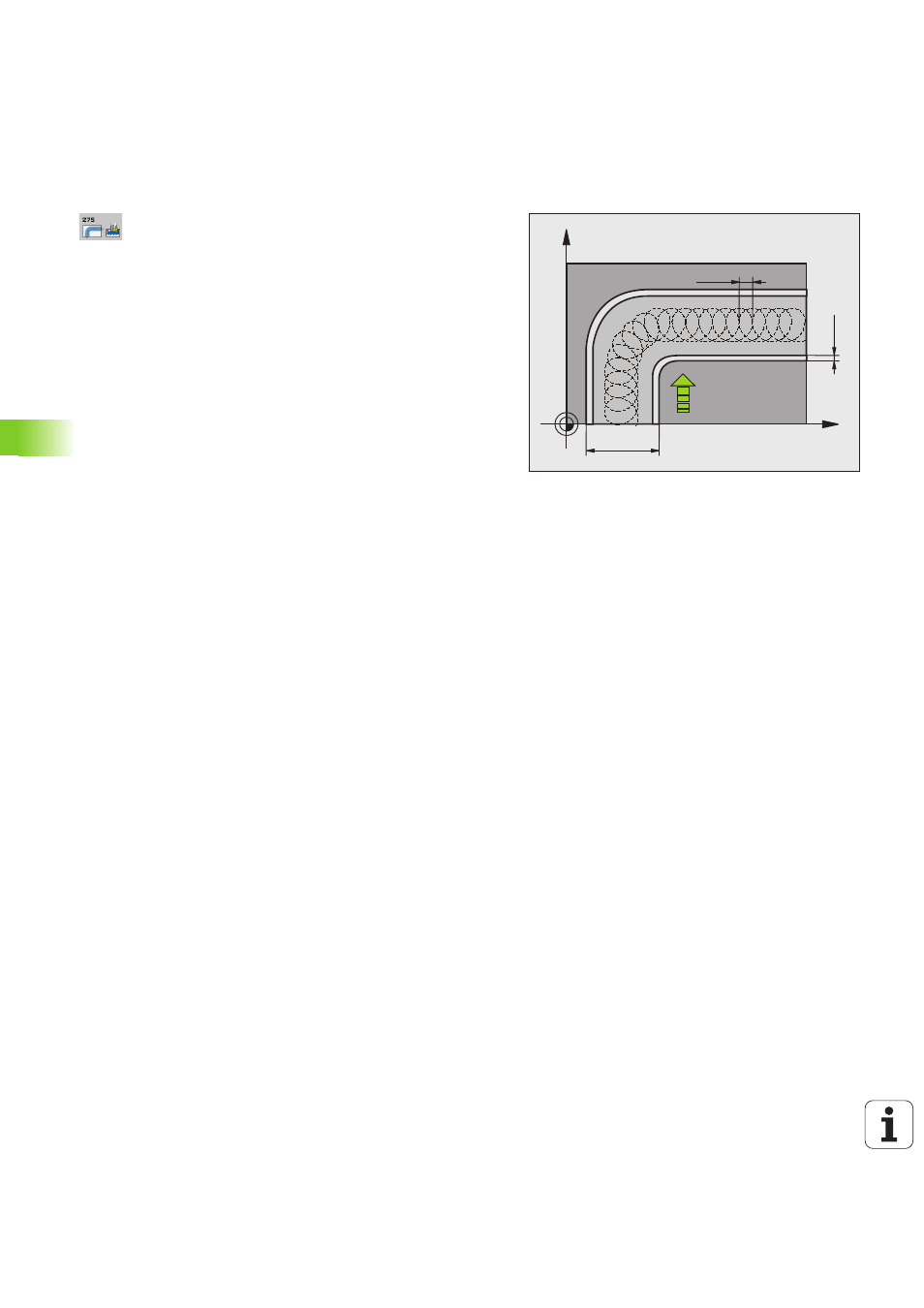

Parametri ciclo
 TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
Il TNC esegue la finitura laterale anche se il
sovrametallo laterale (Q368) è definito uguale a 0
 LARGHEZZA SCANALATURA Q219: inserire la larghezza
della scanalatura; se la larghezza è uguale al diametro
dell'utensile, il TNC trasla l'utensile soltanto lungo il
profilo definito. Campo di immissione da 0 a
99999,9999
 QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro
 INCREMENTO AL GIRO Q436 (in valore assoluto): valore
del quale il TNC sposta l'utensile per ogni giro nella
direzione di lavorazione. Campo di immissione: da 0 a
99999,9999
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
in alternativa PREDEF
X
Y
Q219
Q368
Q436
Q207
