108 Cicli di lavorazione: maschiatura / fresatura filetto
4.2 MA
SCHIA
TURA, NUO
V
O con comp
ensat
o
re
ut
ensile (ciclo
206,
DIN/ISO:
G206)

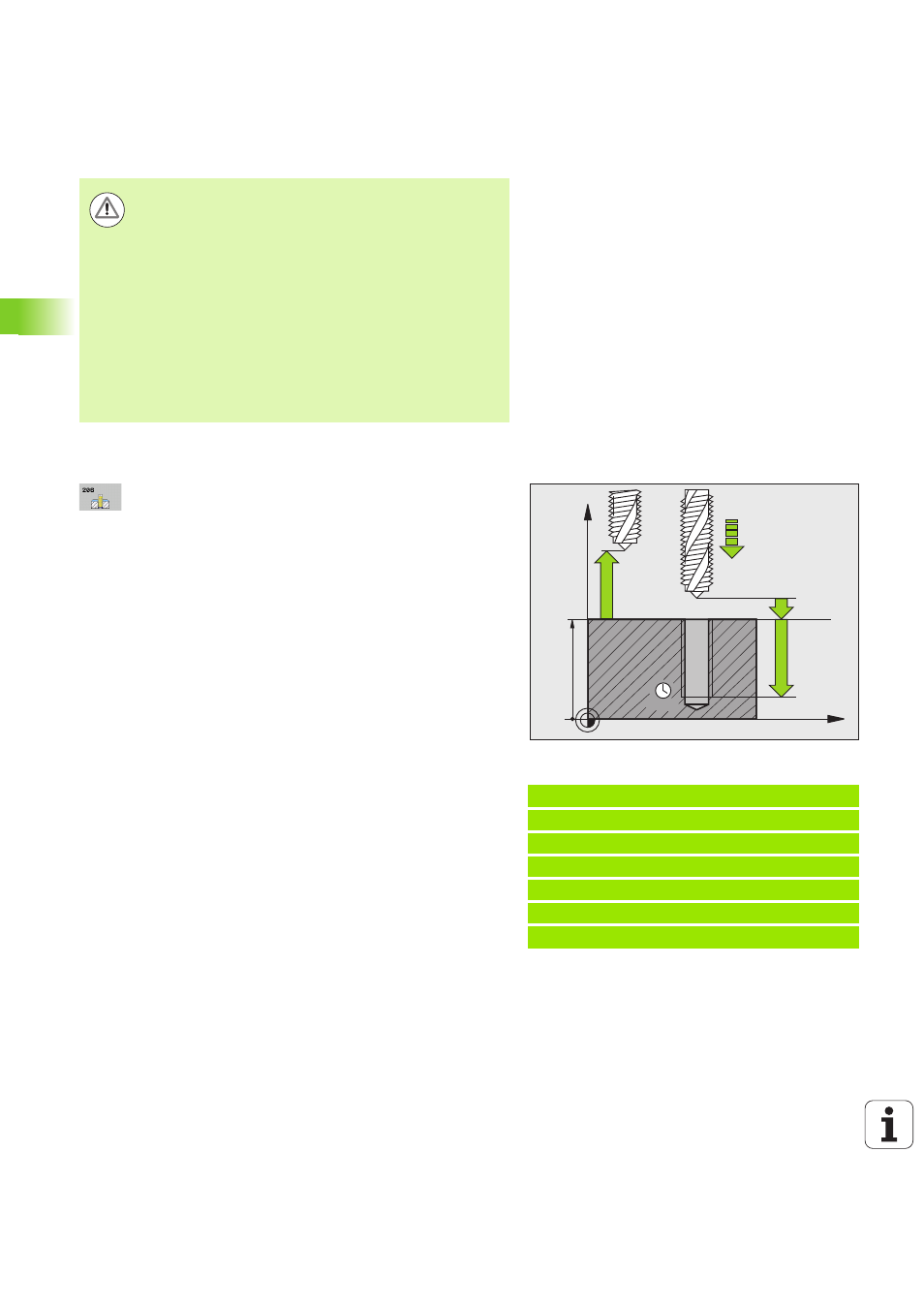

Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (posizione di
partenza) e la superficie del pezzo; valore indicativo:
4x passo filettatura. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 PROFONDITÀ Q201 (lunghezza filettatura,
incrementale): distanza tra la superficie del pezzo e
l'estremità della maschiatura. Campo di immissione
da -99999,9999 a 99999,9999
 AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura. Campo di
immissione da 0 a 99999,999, in alternativa FAUTO
 TEMPO ATTESA SOTTO Q211: inserire un valore tra 0 e
0,5 secondi, per evitare che l'utensile resti bloccato
durante il ritiro. Campo di immissione da 0 a
3600.0000, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
Calcolo dell'avanzamento: F = S x p
Disimpegno in un'interruzione del programma
Se durante la maschiatura si preme il tasto esterno di STOP, il TNC
visualizza un softkey che permette il disimpegno dell’utensile.
Attenzione Pericolo di collisione!
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) all'inserimento di una profondità positiva.
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
Con il parametro macchina 7441 Bit 0 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 0=0) oppure no
(Bit 0=1) se alla chiamata del ciclo il mandrino non gira.
Questa funzione deve essere adattata dal costruttore della
macchina.
Esempio: blocchi NC
25 CYCL DEF 206 MASCHIATURA NUOVO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avanzamento in (mm/min)
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
