HEIDENHAIN iTNC 530 325
12.7 T
O
RNITURA IN INTERPOLAZIONE (opzione
sof
tw
a
re
, ciclo 290,
DIN/ISO:
G290)
Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza di prolungamento del profilo definito in
avvicinamento e allontanamento. Campo di
immissione da 0 a 99999,9999, in alternativa PREDEF
 ALTEZZA DI SICUREZZA Q445 (in valore assoluto):
altezza assoluta che esclude qualsiasi possibilità di
collisione tra utensile e pezzo; posizione di ritiro
dell'utensile alla fine del ciclo. Campo di immissione
da -99999,9999 a 99999,9999
 ANGOLO PER ORIENTAMENTO MANDRINO Q336 (in valore
assoluto): angolo per allineare il tagliente alla
posizione 0° del mandrino. Campo di immissione da
-360,0000 a 360,0000
 VELOCITÀ DI TAGLIO [m/min] Q440: velocità di taglio
dell'utensile in mm/min. Campo di immissione da 0 a
99,999
 INCREMENTO AL GIRO [mm/giro] Q441: avanzamento
che l'utensile esegue al giro. Campo di immissione da
0 a 99,999
 ANGOLO DI PARTENZA PIANO XY Q442: angolo di
partenza nel piano XY. Campo di immissione da 0 a
359,999
 DIREZIONE DI LAVORAZIONE (-1/+1) Q443:
lavorazione in senso orario: inserimento = -1
lavorazione in senso antiorario: inserimento = +1

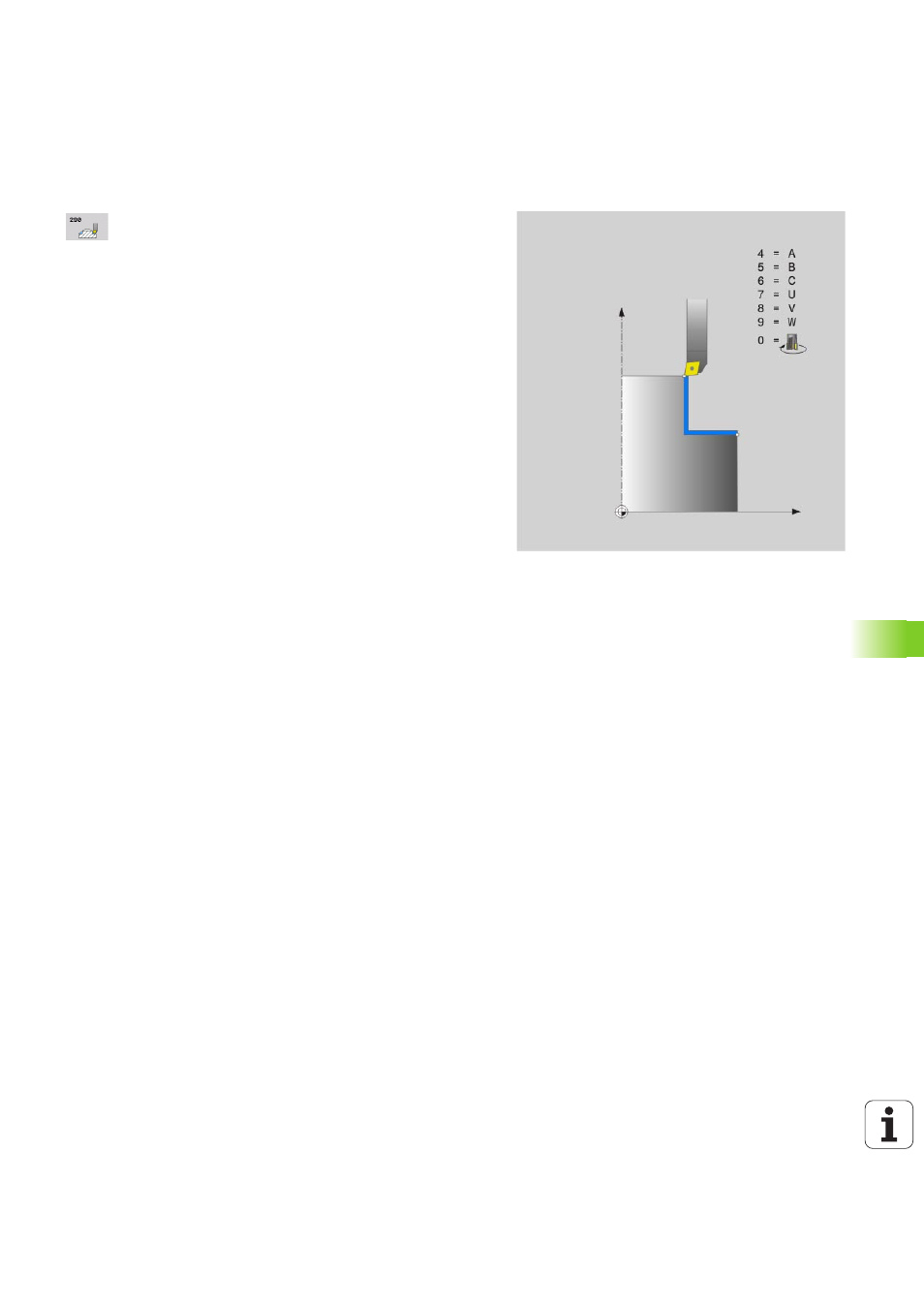

 ASSE INTERPOLANTE (4...9) Q444: denominazione
dell'asse interpolante.
L'asse A è l'asse interpolante: inserimento = 4
L'asse B è l'asse interpolante: inserimento = 5
L'asse C è l'asse interpolante: inserimento = 6
L'asse U è l'asse interpolante: inserimento = 7
L'asse V è l'asse interpolante: inserimento = 8
L'asse W è l'asse interpolante: inserimento = 9
Fresatura profilo: inserimento = 0
